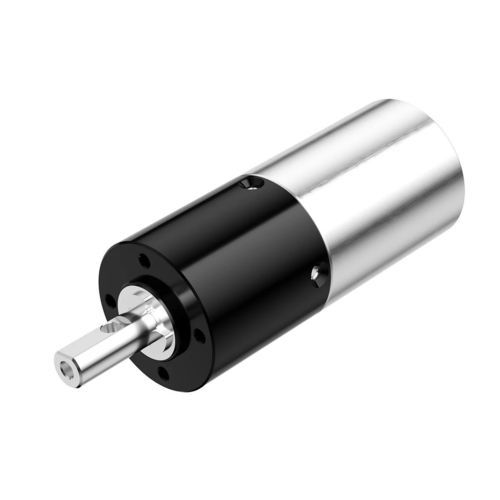

Мотор-редуктор DC PG-P24

планетарныйкоаксиальныйсо сплошным валом

Обзор
PG-P24 — планетарный редуктор-двигатель диаметром 24 мм с зубчатыми колесами порошковой металлургии. Металлический корпус, выходной вал из нержавеющей стали и двойная опорная схема выходного вала обеспечивают, в зависимости от числа ступеней, допускаемый пиковой момент до 33 kgf·cm. Предназначен для компактных модулей роботов, интеллектуальных устройств и других приводных применений с ограниченным пространством.

Ключевые характеристики

• Компактный наружный диаметр 24 мм
• Допускаемый пиковой момент до 33 kgf·cm (в зависимости от ступени)
• Выходной вал из нержавеющей стали
• Двойная опора выходного вала (маслонаполненный подшипник или шариковые подшипники)
• Шестерни из железосодержащей порошковой металлургии, металлический корпус
• Возможна индивидуальная настройка (проектирование и производство)

Параметры (сводная таблица)
Модель: PG-P24
Число ступеней: 1 / 2 / 3 / 4
Передаточные отношения: 1-ступень: 4.6; 2-ступени: 16, 24, 36; 3-ступени: 64, 96, 144, 216; 4-ступени: 256, 384, 576, 864, 1296
Длина передачи (мм): 1-ступень 19.1; 2-ступени 25; 3-ступени 32; 4-ступени 39
Макс. допустимый непрерывный крутящий момент (kgf·cm): 4 / 6.5 / 17.5 / 22
Макс. допустимый кратковременный крутящий момент (kgf·cm): 6 / 9.5 / 26 / 33
КПД (%): 90 / 81 / 73 / 65
Длина двигателя: зависит от указанного двигателя
Наружный диаметр: 24 mm
Тип редуктора: планетарная конструкция
Материал выходного вала: нержавеющая сталь
Тип подшипника выходного вала: маслонаполненный подшипник / шариковые подшипники (двойная опора выходного вала)
Материал шестерен: железосодержащая порошковая металлургия, пластик, металл
Материал корпуса: металл
Рабочая влажность: 20%–85% RH
Рабочая температура: -30°C–+100°C
Индивидуальная настройка: проектирование и производство доступны

Рекомендуемые применения

• Модулі роботических суставов и манипуляторы гуманоидных роботов
• Компактные роботизированные газонокосилки, наружные сервисные роботы
• Интеллектуальное оборудование, умные устройства и компактные приводы
• Роботы для очистки бассейнов и другие компактные роботы, требующие малых планетарных двигателей

Технические характеристики

• Модель / SKU: PG-P24
• Наружный диаметр: 24 mm
• Доступные ступени: 1, 2, 3, 4
• Доступные передаточные числа по ступеням: 1-ступень: 4.6; 2-ступени: 16, 24, 36; 3-ступени: 64, 96, 144, 216; 4-ступени: 256, 384, 576, 864, 1296
• Длины шестерен (мм) по ступеням: 1-ступень 19.1; 2-ступени 25; 3-ступени 32; 4-ступени 39
• Макс. допустимый непрерывный крутящий момент (kgf·cm) по ступеням: 4 / 6.5 / 17.5 / 22
• Макс. допустимый кратковременный крутящий момент (kgf·cm) по ступеням: 6 / 9.5 / 26 / 33
• КПД (%) по ступеням: 90 / 81 / 73 / 65
• Длина двигателя: зависит от указанного двигателя
• Тип редуктора: планетарная конструкция
• Материал выходного вала: нержавеющая сталь
• Подшипник выходного вала: маслонаполненный подшипник или шариковые подшипники (двойная опора выходного вала)
• Материалы шестерен: железосодержащая порошковая металлургия, пластик, металл
• Материал корпуса: металл
• Рабочая влажность: 20%–85% RH
• Рабочая температура: -30°C до +100°C
• Индивидуальная настройка: проектирование и производство доступны
