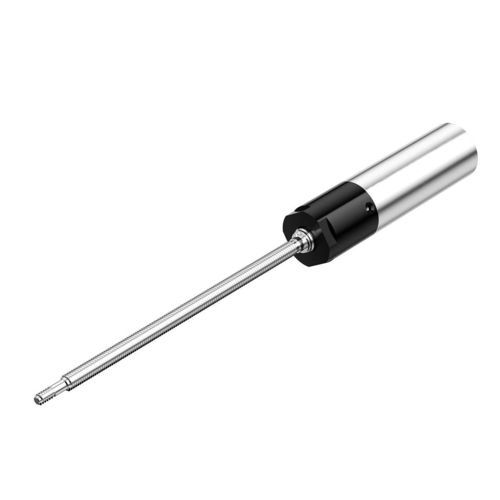

Мотор-редуктор DC PG-P12

планетарныйкоаксиальный0,2-0,5 Nm

Обзор
PG-P12 — это 12 мм планетарный редуктор-двигатель с зубчатыми колёсами порошковой металлургии и маслонаполненным выходным подшипником. Компактное решение передачи с 1–4 планетарными ступенями, передаточными числами от 4,6 до 1296 и максимальным кратковременным моментом до 4,5 kgf·cm. Диапазон рабочей температуры: -30°C–+100°C. Типичные применения: роботы-газонокосилки, садовые роботы, сервисные роботы и устройства «умного дома». Доступны варианты кастомизации конструкции и производства.

Ключевые характеристики

• 12 мм миниатюрный планетарный редуктор-двигатель
• Технология зубчатых колёс порошковой металлургии
• Маслонаполненный выходной подшипник
• Кратковременный момент до 4,5 kgf·cm
• Доступно 1–4 планетарных ступени и несколько передаточных чисел

Таблица параметров

• Ступени: 1 | 2 | 3 | 4
• Передаточные числа: 4.6 (1 ступень); 16, 24, 36 (2 ступени); 64, 96, 144, 216 (3 ступени); 256, 384, 576, 864, 1296 (4 ступени)
• Длина шестерни (мм): 12.4 | 16.2 | 20 | 23.8
• Макс. допустимый непрерывный момент (kgf·cm): 0.5 | 1 | 2 | 3
• Макс. допустимый кратковременный момент (kgf·cm): 0.8 | 1.5 | 3 | 4.5
• КПД (%): 90 | 81 | 73 | 65
• Длина мотора: зависит от указанного мотора
• Наружный диаметр: 12 mm
• Тип редуктора: планетарная конструкция
• Материал выходного вала: нержавеющая сталь
• Подшипник выходного вала: маслонаполненный
• Материалы зубчатых колёс: порошковая металлургия на основе железа, пластик, металл
• Материал корпуса: металл
• Рабочая влажность: 20%–85% относительной влажности
• Рабочая температура: -30°C–+100°C
• Кастомизация: доступны варианты проектирования и производства
• 3D-модель: GLB-файл доступен на странице продукта

Технические характеристики

• Модель: PG-P12
• Наружный диаметр: 12 mm
• Доступные ступени: 1, 2, 3, 4
• Доступные передаточные числа: см. таблицу параметров
• Длины шестерен: 12.4 / 16.2 / 20 / 23.8 mm
• Макс. непрерывный момент: 0.5 / 1 / 2 / 3 kgf·cm
• Макс. кратковременный момент: 0.8 / 1.5 / 3 / 4.5 kgf·cm
• КПД: 90% / 81% / 73% / 65%
• Тип редуктора: планетарный
• Материал выходного вала: нержавеющая сталь
• Выходной подшипник: маслонаполненный
• Материалы зубчатых колёс: порошковая металлургия на основе железа, пластик, металл
• Материал корпуса: металл
• Рабочая температура: -30°C до +100°C
• Рабочая влажность: 20%–85% относительной влажности
• Кастомизация: проектирование и производство доступны
• Применения: роботы-газонокосилки, садовые роботы, интеллектуальные роботы, устройства умного дома
