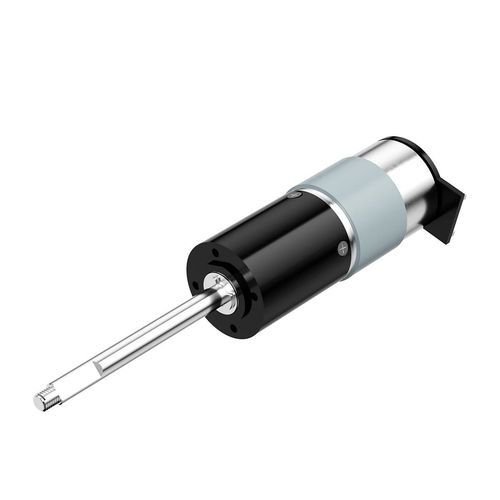

Мотор-редуктор DC PG-P28

планетарныйкоаксиальный5-10 Nm

Описание
Планетарный редуктор-двигатель порошковой металлургии PG-P28 — 28 мм планетарный редуктор, разработанный для миниатюрных приводов с высокими нагрузками. Обеспечивает до 60 kgf·cm непрерывного момента и до 90 kgf·cm кратковременного (пикового) момента. Узел имеет компактный металлический корпус, выходной вал из нержавеющей стали и опору на роликовых/шариковых подшипниках для стабильной передачи мощности.

Ключевые характеристики

• Пиковая нагрузочная способность: 90 kgf·cm (кратковременно)
• Интегрированный 28 mm формат привода
• Выходной вал из нержавеющей стали
• Опора на шариковых/роликовых подшипниках для стабильной передачи
• Компактный металлический корпус

Параметры (сводная таблица)
PG-P28
Ступени передачи: 1 | 2 | 3 | 4
Передаточные числа: 4,6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Длина передачи (мм): 21,3 | 29,8 | 38,3 | 46,3
Макс. допустимый непрерывный момент (kgf·cm): 7,5 | 30 | 50 | 60
Макс. допустимый кратковременный момент (kgf·cm): 11 | 45 | 75 | 90
КПД (%): 90 | 81 | 73 | 65
Длина мотора: зависит от указанного мотора
Наружный диаметр: 28 mm
Тип редуктора: планетарная конструкция
Материал выходного вала: нержавеющая сталь
Тип подшипника выходного вала: шариковые подшипники
Материал шестерен: порошковая металлургия на железной основе, пластик, металл
Материал корпуса: металл
Рабочая влажность: 20%–85% RH
Рабочая температура: -30°C–+100°C
Возможна кастомизация: проектирование и изготовление по запросу

Технические спецификации

• Модель / SKU: PG-P28
• Наружный диаметр: 28 mm
• Доступные ступени передачи: 1, 2, 3, 4
• Доступные передаточные числа (примеры): 4,6; 16, 24, 36; 64, 96, 144, 216; 256, 384, 576, 864, 1296
• Длина передачи (по ступеням): 21,3 mm (1 ступень), 29,8 mm (2 ступени), 38,3 mm (3 ступени), 46,3 mm (4 ступени)
• Макс. допустимый непрерывный момент: до 60 kgf·cm (4 ступени)
• Макс. допустимый кратковременный (пиковый) момент: до 90 kgf·cm (4 ступени)
• КПД по ступеням: 1 ступень ~90%, 2 ступени ~81%, 3 ступени ~73%, 4 ступени ~65%
• Длина мотора: зависит от указанного мотора (можно настроить)
• Тип редуктора: планетарная конструкция
• Выходной вал: нержавеющая сталь
• Подшипники выходного вала: шариковые подшипники (роликовая опора для стабильной передачи)
• Материалы шестерен: порошковая металлургия на железной основе, пластик, металл
• Материал корпуса: металл
• Рабочая влажность: 20%–85% RH
• Диапазон рабочей температуры: -30°C до +100°C
• Возможна кастомизация: проектирование и изготовление для конкретных требований
