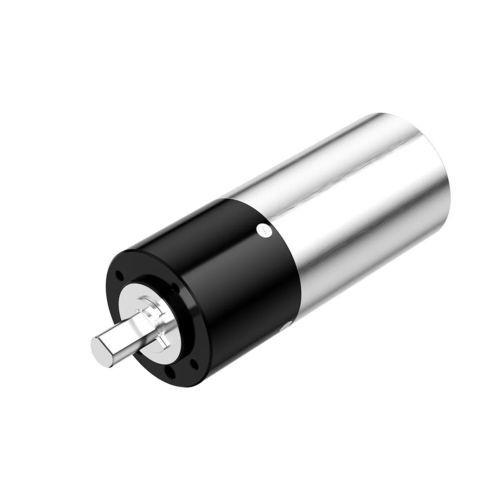

Мотор-редуктор DC PG-P36

планетарныйкоаксиальный1-5 Nm

Обзор продукта
PG-P36 — настраиваемый планетарный редукторный мотор с шестернями порошковой металлургии, разработанный для компактных и специализированных трансмиссионных сборок. Внешний диаметр 36 мм, доступные длины корпуса 22.1–47.9 мм, варианты с 1–4 планетарными ступенями. Модульная конструкция позволяет подбирать длину мотора под указанный заказчиком двигатель для удобной интеграции.

Ключевые характеристики

• Форм-фактор 36 мм для компактной установки
• Варианты длины корпуса: 22.1 / 30.7 / 39.3 / 47.9 мм
• Высокий КПД для одноступенчатых передач (≈90 %) и заданные КПД для многоступенчатых вариантов
• Множество передаточных чисел в пределах 1–4 ступеней для гибкого выбора скорости/крутящего момента
• Выходной вал: нержавеющая сталь; подшипники: шариковые
• Материалы шестерен: порошковая металлургия на железной основе, пластик, металл
• Корпус: металл
• Рабочая влажность: 20%–85% RH; рабочая температура: -30°C до +100°C
• Возможна настройка по конструкции и производству

Технические параметры

• Модель: PG-P36
• Внешний диаметр: 36 мм
• Варианты длины корпуса: 22.1 мм, 30.7 мм, 39.3 мм, 47.9 мм
• Доступные ступени: 1, 2, 3, 4
• Передаточные числа по ступеням: 1-ступень: 4.6; 2-ступени: 16, 24, 36; 3-ступени: 56, 96, 144, 216; 4-ступени: 256, 384, 576, 864, 1296
• Макс. допустимый непрерывный момент (kgf·cm): 1-ступень 7.5 / 2-ступени 40 / 3-ступени 60 / 4-ступени 60
• Макс. допустимый кратковременный момент (kgf·cm): 1-ступень 11 / 2-ступени 60 / 3-ступени 90 / 4-ступени 90
• КПД: 1-ступень 90% / 2-ступени 81% / 3-ступени 73% / 4-ступени 65%
• Длина мотора: зависит от указанного мотора (адаптируется)
• Тип редуктора: планетарная структура

Применение и интеграция
PG-P36 подходит для компактных трансмиссионных сборок в промышленной автоматизации, робототехнике, прецизионных актуаторах, измерительных приборах и других устройствах, где требуется компактное преобразование скорости/момента. Модульная конструкция упрощает механическую и электрическую интеграцию с мотором, указанным заказчиком.

Кастомизация и заказ

• Доступна настройка (интерфейс мотора, длина корпуса, материалы)
• Предоставьте размеры и требования по производительности мотора для подбора длины
• Свяжитесь с поставщиком за техническими чертежами, сроками и минимальными объёмами заказа
