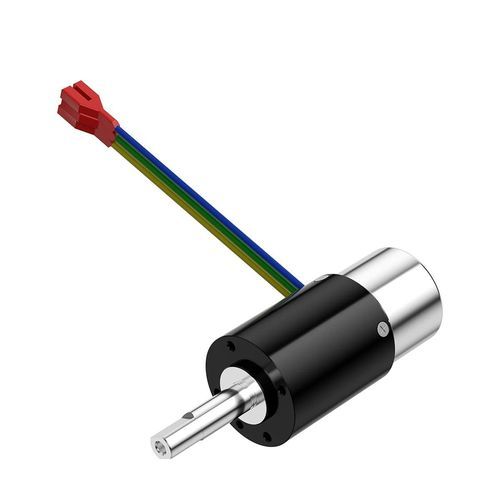

Мотор-редуктор DC PG-P32

планетарныйкоаксиальныйвстраиваемый

Обзор продукта

Редукторно-моторный агрегат PG-P32, выполненный с применением порошковой металлургии, представляет собой 32 мм планетарный редукторно-моторный узел, разработанный для компактных приводных сборок, требующих высокой плотности крутящего момента и надёжной механической опоры. Обеспечивает до 80 kgf·cm непрерывного момента и до 120 kgf·cm кратковременного (пикового) момента. Выходной вал из нержавеющей стали, опирается на шарикоподшипники. Интегрированная конструкция мотор+редуктор подходит для робототехники, автоматизации и систем управления движением.

Ключевые особенности

• Кратковременная ёмкость крутящего момента 120 kgf·cm
• Интегрированная конструкция планетарного редуктора 32 mm
• Выход с опорой на шарикоподшипники
• Выходной вал из нержавеющей стали

Параметры (таблица)
PG-P32
Ступени редуктора: 1 | 2 | 3 | 4
Передаточные отношения: 4,6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Длина редуктора (мм): 29,1 | 39,1 | 49,1 | 59,1
Макс. допустимый непрерывный момент (kgf·cm): 7,5 | 40 | 70 | 80
Макс. допустимый кратковременный момент (kgf·cm): 11 | 60 | 100 | 120
КПД (%): 90 | 81 | 73 | 65
Длина мотора: зависит от указанного мотора
Внешний диаметр: 32 mm
Тип редуктора: планетарная конструкция
Материал выходного вала: нержавеющая сталь
Тип подшипника выходного вала: шарикоподшипники
Материал зубьев: железоосновная порошковая металлургия, пластик, металл
Материал корпуса: металл
Рабочая влажность: 20%–85% относит. влажн.
Рабочая температура: -30°C до +100°C
Кастомизация: возможна настройка конструкции и производства

Технические характеристики

• Модель: PG-P32 (внешний диаметр 32 mm)
• Тип редуктора: планетарная конструкция
• Доступные ступени: 1, 2, 3, 4
• Доступные передаточные числа (примеры): 4,6; 16, 24, 36; 64, 96, 144, 216; 256, 384, 576, 864, 1296
• Длины редуктора (мм) по ступеням: 29,1 (1 ступень), 39,1 (2 ступени), 49,1 (3 ступени), 59,1 (4 ступени)
• Макс. непрерывный момент: до 80 kgf·cm (в зависимости от ступени)
• Макс. кратковременный момент: до 120 kgf·cm (в зависимости от ступени)
• Диапазон КПД: 90% (1 ступень) до 65% (4 ступени)
• Выходной вал: нержавеющая сталь с опорой на шарикоподшипники
• Материалы зубьев: железоосновная порошковая металлургия, пластик, металл
• Материал корпуса: металл
• Рабочая влажность: 20%–85% относит. влажн.
• Рабочая температура: -30°C до +100°C
• Длина мотора: зависит от указанного мотора (интегрированная конструкция)
• Кастомизация: возможна настройка конструкции и производства
