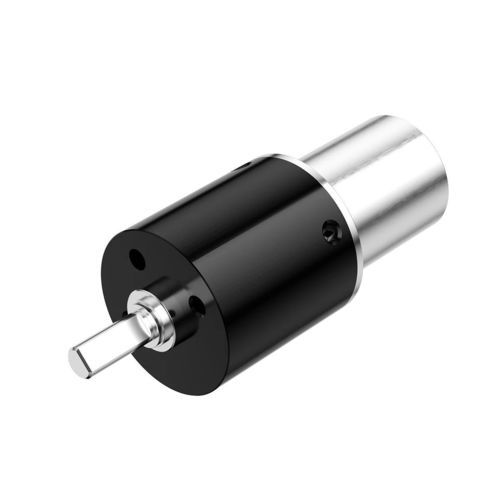

Мотор-редуктор DC PG-P16

планетарныйкоаксиальный1-5 Nm

Обзор продукта
Порошковый металлургический редуктор-двигатель PG-P16 — компактное 16 мм планетарное решение передачи, разработанное для миниатюрных приводных систем, требующих сочетания крутящего момента, компактной установки и надежной механической передачи. Доступен в 1–4 ступенях, пик момента до 15 kgf·cm. Подходит для интеграции с различными указанными двигателями; возможно изготовление по индивидуальному проекту (конструкция и производство).

Ключевые характеристики

• 16 мм порошковый металлургический редуктор-двигатель
• Пиковый момент до 15 kgf·cm
• Планетарная конструкция
• 1–4 ступени

Параметры (таблица)
PG-P16
Ступени редуктора: 1 | 2 | 3 | 4
Передаточные числа: 4,6 | 16,24,36 | 64,96,144,216 | 256,384,576,864,1296
Длина шестерни (мм): 11.5 | 14.8 | 18.1 | 21.4
Макс. допустимый непрерывный момент (kgf·cm): 2 | 4 | 8 | 10
Макс. допустимый пиковый момент (kgf·cm): 3 | 5 | 12 | 15
КПД (%): 90 | 81 | 73 | 65
Длина двигателя: зависит от указанного двигателя
Наружный диаметр: 16 мм
Тип коробки: планетарная конструкция
Материал выходного вала: нержавеющая сталь
Тип подшипника выходного вала: маслонаполненный подшипник
Материалы шестерен: железо-основная порошковая металлургия, пластик, металл
Материал корпуса: металл
Рабочая влажность: 20%–85% влажн.
Рабочая температура: -30°C–+100°C
Возможна кастомизация (конструкция и производство)

Технические характеристики

• Модель: PG-P16
• Наружный диаметр: 16 мм
• Ступени редуктора: 1–4
• Передаточные числа (по ступеням): 4,6; 16,24,36; 64,96,144,216; 256,384,576,864,1296
• Длина шестерни (мм) по ступеням: 11.5 / 14.8 / 18.1 / 21.4
• Макс. непрерывный момент (kgf·cm) по ступеням: 2 / 4 / 8 / 10
• Макс. пиковый момент (kgf·cm) по ступеням: 3 / 5 / 12 / 15
• КПД (%) по ступеням: 90 / 81 / 73 / 65
• Выходной вал: нержавеющая сталь
• Подшипник выходного вала: маслонаполненный подшипник
• Материалы шестерен: железо-основная порошковая металлургия, пластик, металл
• Корпус: металл
• Рабочая влажность: 20%–85% влажн.
• Рабочая температура: -30°C–+100°C
• Кастомизация: конструкция и производство доступны
