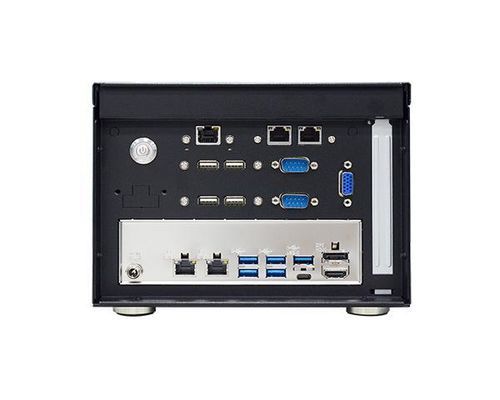

ПК бокс WM130-RPS

EDGEнастенныйIntel® Core™ 12-го поколения

Обзор

• Настенная система для процессоров Intel® LGA 1700 12/13/14 поколений, поддержка до 65W TDP
• Компактный промышленный корпус (200 x 145.8 x 210.6 мм), оптимизирован для ограниченных по месту установок
• Гибкая архитектура с PCIe Gen5 x16 и несколькими слотовыми M.2 для масштабируемого I/O и хранения
• Поддержка однослотовых GPU NVIDIA A400/A1000; опциональный модуль DFI OOB для удалённого управления

Ключевые особенности

• Компактный промышленный дизайн для настенного монтажа
• Множество вариантов расширения (PCIe x16 Gen5, M.2 M/E/B Keys)
• Широкие I/O: HDMI 2.0, DP++ 1.2, USB Type-C, несколько USB портов
• Двойной 2.5GbE и поддержка WiFi 6
• Поддержка Out-of-band (OOB) управления и таймера сторожевого контроля
• Заменяемый фильтрованный системный вентилятор, пригодный для промышленных условий

Совместимость системы
Поддерживает широкий набор процессоров Intel® LGA 1700 14/13/12 поколений до 65W, например Intel® Core™ i9-14900, i7-14700, i5-14500, i3-14100. Варианты чипсета: Intel® R680E, Q670, H610E.

Память и хранилище
Dual DDR5 SODIMM до 64GB (5600MHz), на выбранных SKU поддержка ECC. Внутреннее хранилище: 1 x 2.5" SATA 3.0 отсек и 1 x M.2 2280 M Key (PCIe x4/SATA), а также дополнительные слоты M.2 2242/3042/3052 B Key и M.2 2230 E Key для беспроводных модулей или расширений.

Графика и дисплей
Интегрированная Intel® UHD Graphics 700 серии с аппаратным ускорением DX12/OpenGL 4.6/Vulkan 1.2. Видеовыходы: 1 x HDMI 2.0, 1 x DP++ 1.2 и 1 x USB Type-C (до 4096x2304 @60Hz). Аппаратное декодирование/кодирование поддерживает профили 8K/5K/4K в соответствии со спецификациями.

Расширение и сеть
1 x PCIe x16 (Gen5, Max. 75W) для GPU или ускорителя; несколько M.2 слотов для NVMe/SATA устройств; 2 x 2.5GbE (RJ-45). Конфигурация USB зависит от чипсета (R680E/Q670E: до 5 x USB 3.2 Gen2 + 1 x USB-C).

Питание, охлаждение и безопасность
Широкодиапазонный DC-вход 12–28V через DC-джек или опциональную 4-контактную клеммную колодку. Охлаждение: 1 x 8см системный вентилятор с заменяемым воздушным фильтром. Безопасность: Nuvoton TPM 2.0. Watchdog: программируемый сброс системы от 1 до 255 секунд.

Поддержка ОС и эксплуатационная среда
Проверено для Windows 10 IoT Enterprise 2019. Рабочая температура: -5° до 50° C; температура хранения: -40° до 85° C; относительная влажность: 5–95% RH (без конденсации).

Механика и сертификации
Конструкция из листового металла, настенный монтаж. Размеры (Ш x В x Г): 200 x 145.8 x 210.6 мм. Стандарты ударов/вибрации и упаковки включают ISTA Project 1A; сертификации: уточняются. Страна происхождения: Тайвань.

Технические характеристики

• Модель: WM130-RPS
• Поддержка процессоров: Intel® LGA 1700 12/13/14 поколений (до 65W)
• Варианты чипсета: Intel® R680E / Q670 / H610E
• Память: Dual DDR5 SODIMM до 64GB (5600MHz)
• Графические выходы: HDMI 2.0, DP++ 1.2, USB Type-C
• Внутреннее хранилище: 1 x 2.5" SATA 3.0 + 1 x M.2 2280 M Key
• Расширение: 1 x PCIe x16 (Gen5), несколько M.2 слотов (M, E, B keys)
• Сеть: 2 x 2.5GbE
• Вход питания: 12–28V DC (DC-джек или 4-контактная клемма)
• Размеры: 200 x 145.8 x 210.6 мм
• Рабочая температура: -5° до 50° C
