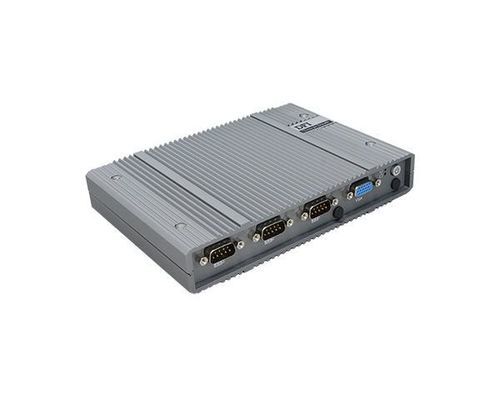

Встроенный ПК EC700-ASL/EC710-ASL

RS-232RS-485DisplayPort

Обзор
Бесвентиляторная встраиваемая система на базе процессоров Intel® Industrial RE Series. Тонкий, малый профиль для установки в ограниченном пространстве. Встроенная функция Out-of-Band (OOB) и припаянная DDR5-память. Поддержка до четырёх независимых дисплеев через HDMI, USB-C (DP1.2 Alt Mode) и VGA. Несколько высокоскоростных Ethernet-портов и рабочий температурный диапазон промышленного класса для эксплуатации в жёстких условиях.

Ключевые характеристики

• Безвентиляторная конструкция для бесшумной и малотехнической эксплуатации
• Компактные габариты (варианты с малой высотой системы)
• Процессоры Intel® Industrial RE Series (несколько SKU)
• Онборд LPDDR5-память (8GB / 16GB, припаяна)
• Поддержка четырёх независимых дисплеев (HDMI / USB-C / VGA)
• Поддержка управления Out-of-Band (OOB)
• Широкий диапазон питания (9–36 В постоянного тока) и поддержка промышленных температур

Процессор
Intel® Industrial RE Series. Доступные SKU: X7433RE (4 ядра, 1,5–3,4 ГГц), X7835RE (8 ядер, 1,3–3,6 ГГц), X7213RE (2 ядра, 2,0–3,4 ГГц), X7211RE (2 ядра, 1,0–3,2 ГГц). Примечание: TCC по умолчанию отключён в BIOS.

Память & BIOS
Память: 8GB / 16GB LPDDR5-4800 (припаяна). BIOS: AMI SPI 256 Mbit (только загрузка UEFI).

Графика
Контроллер: Intel® UHD Graphics. До 32 Execution Units; поддержка OpenGL 4.6, DirectX 12, Vulkan 1.2 (Windows); Mesa 3D / OpenGL 4.6 / Vulkan 1.2 (Linux). Точность: FP32, FP16, INT8. Вычисления: OpenCL 3.0. Выходы дисплея: 1 x VGA, 1 x HDMI 1.4, 1 x USB-C (DP1.2 Alt Mode).

Хранение & Расширение
Внутреннее хранилище: 1 x M.2 2280 M key (PCIe Gen3 / SATA) — требуется радиатор и термопрокладка. Интерфейсы расширения: 1 x M.2 2230 E key (USB 2.0 / PCIe, поддержка CNVi), 1 x M.2 3042/3052 B key (USB3.0 / USB2.0 / PCIe с SIM), 1 x M.2 2242/2280 M key (PCIe/SATA; поддержка PCIe x2 по проекту).

Аудио
Аудиокодек: REALTEK ALC888S.

Ethernet & Сеть
Контроллеры: 2 x Intel i226 2.5GbE (поддержка TSN по проекту), 1 x Intel i210 GbE (поддерживает функцию DFI OOB).

Фронтальная панель I/O
Серийные порты: COM1/2: RS232/422/485; COM3: RS232. Дисплей: 1 x VGA. Кнопки: питание, сброс. Антенна: 2 отверстия для антенн.

Задняя панель I/O
Ethernet: 2 x 2.5GbE RJ45, 1 x GbE RJ45 (поддержка DFI OOB). Серийный: COM4: RS232/DIO. USB: 3 x USB 3.2 Type-A, 1 x USB-C 3.2. Дисплей: 1 x HDMI. Аудио: 1 x 3.5 мм Line out / Mic In. Антенна: 2 отверстия для антенн.

Прочие функции
Индикаторы: индикатор питания, индикатор хранения. Watchdog: программируемый сброс системы 1–255 с через ПО. Безопасность: поддержка TPM 2.0. Питание: вход 9–36 В постоянного тока; разъём: 2.5 мм DC jack; батарея RTC: CR2032. Поддержка ОС: Windows® 10 IoT Enterprise, Windows® 11 IoT Enterprise; Linux: Ubuntu 22.04.

Окружающая среда & Механика
Рабочая температура: -40 до 60°C (при воздушном потоке 0,2 м/с). Температура хранения: -40 до 85°C. Относительная влажность: 10–90% RH (без конденсации). Конструкция: алюминий + металл. Крепление: настенное / VESA / DIN‑Rail (в зависимости от варианта). Габариты (Ш x В x Г): 180 x 33 x 127,8 мм (вариант высоты системы 33 мм). Масса: TBD.

Стандарты & Сертификации
Удар (в работе): 30G, IEC-60068-2-27; MIL-STD-810G. Вибрация (в работе): 3 Grms, IEC 60068-2-64; MIL-STD-810G. Сертификации: CE, FCC, RoHS, UKCA.

Упаковка & Происхождение
Комплектация: 1 единица системы. Страна происхождения: Тайвань.

Технические характеристики

• Семейство продукта: EC700-ASL / EC710-ASL
• CPU: Intel® Industrial RE Series (несколько SKU)
• Память: 8GB/16GB LPDDR5-4800 (припаяна)
• Графика: Intel® UHD Graphics (до 32 EUs)
• Хранилище: M.2 2280 M key (PCIe Gen3 / SATA)
• LAN: 2 x 2.5GbE + 1 x 1GbE (поддержка OOB)
• USB: 3 x USB 3.2 Type-A, 1 x USB-C 3.2
• Серийные порты: до 4 COM (RS232/422/485/DIO варианты)
• Выходы дисплея: VGA, HDMI 1.4, USB-C (DP1.2 Alt Mode)
• Вход питания: 9–36 VDC
• Рабочая темп.: -40 до 60°C (при указанном воздушном потоке)
• TPM: поддержка 2.0
• Крепление: настенное / VESA / DIN‑Rail
• Сертификации: CE / FCC / RoHS / UKCA
