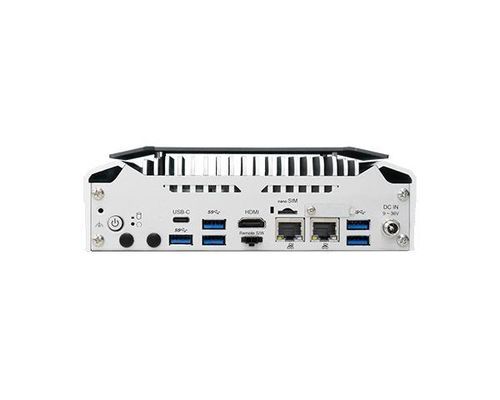

ПК расширение EC70A-MTH

EDGEвстроенныйна DIN-рейке

Обзор
Бесшумная встраиваемая система EC70A-MTH на базе процессоров Intel® Core™ Ultra, разработанная для промышленных IoT и edge-приложений. Поддерживает двойной вывод изображения (HDMI + USB-C DP Alt Mode), двухканальную память LPDDR5 6400MHz, расширение M.2 для модулей 4G/5G и широкий набор интерфейсов I/O, включая несколько Ethernet-портов и COM-интерфейсы. Доступна в вариантах без вентилятора (15W) и с вентилятором (28W), с широким диапазоном входного питания 9~36V для гибкого развертывания.

Ключевые характеристики

• Варианты процессоров: Intel® Core™ Ultra 7 и Ultra 5
• Двойной дисплей: HDMI и USB-C (DisplayPort Alt Mode)
• Память: двухканальная LPDDR5 6400MHz, 16GB распаяна (по запросу до 32GB)
• Поддержка M.2 B-key для модулей 4G/5G (M.2 3042/3052) со слотом для SIM
• Богатый набор I/O: несколько гигабитных и 2.5G Ethernet-портов, множественные USB 3.2, USB Type-C, до 4 COM-портов
• Широкий диапазон DC-входа (9~36V) и опция без вентилятора для низкого энергопотребления и низкого уровня шума
• Сертификации: CE, FCC Class A, RoHS, UKCA

Соответствие и сертификации
CE, FCC Class A, RoHS, UKCA

Документация
Datasheet доступен (PDF).

Технические характеристики

• Название модели: EC70A-MTH
• Процессор: Intel® Core™ Ultra 7 155U (12 ядер, 12M кэш, 1.7GHz базовая частота, до 4.9GHz) или Intel® Core™ Ultra 5 125U (12 ядер, 12M кэш, 1.3GHz базовая частота, до 4.3GHz); TDP: 15W (без вентилятора) или 28W (с вентилятором)
• Графика: Intel® Arc™ Graphics; DirectX 12, OpenGL 4.6, Vulkan 1.2
• Дисплей: 1 x HDMI (до 4096 x 2160 @24Hz), 1 x DP (до 4096 x 2304 @60Hz); Поддержка нескольких дисплеев через HDMI + Type-C DP Alt. Mode
• Память: двухканальная LPDDR5 6400MHz распаяна 16GB (по запросу до 32GB)
• BIOS: AMI SPI 256Mbit
• Внутренняя память: 1 x M.2 2280 M key (PCIe x4/SATA)
• Интерфейсы расширения: 1 x M.2 M key 2280 (PCIe x4/SATA); 1 x M.2 B key 3052 (USB 3.0/2.0, PCIe x1, SATA) со слотом для SIM для 4G/5G; 1 x M.2 E key 2230 (PCIe x1/USB2.0)
• Ethernet (контроллеры): 2 x Intel® I226IT (10/100/1000/2500 Mbps), 1 x Intel® I210IT (10/100/1000 Mbps)
• Фронтальные I/O: 1 x GbE (RJ-45) Intel® i210AT (поддерживает OOB); Последовательные порты: COM1 RS-232/422/485; COM2/3 RS-232; COM4 RS-232/422/485 или 8-bit DIO (переключаемый джампером)
• Задние I/O: 2 x 2.5G Ethernet (RJ-45); USB: 5 x USB 3.2 + 1 x USB Type-C ИЛИ 4 x USB 3.2 + 1 x USB 2.0 (через настройку BIOS) + 1 x USB Type-C
• Кнопки и индикаторы: 1 x кнопка питания, 1 x кнопка сброса; LED: 1 x Power LED, 1 x HDD LED
• Watchdog Timer: Сброс системы, программируемый интервал 1–255 секунд
• Безопасность: Поддержка TPM 2.0
• Питание: Широкий диапазон входного DC 9~36V через DC-джек
• Поддержка ОС: Windows 10 IoT Enterprise 64-bit; Windows 11 IoT Enterprise LTSC 2024; Linux (только UEFI)
• Рабочая температура: Fanless (TDP CPU 15W): -20 до 60°C (с wide-temp SSD); С вентилятором (TDP CPU 28W): -20 до 70°C (с wide-temp SSD)
• Температура хранения: -20 до 85°C
• Относительная влажность: 5 до 95% RH (без конденсации)
• Конструкция: Алюминий + металлический алюминий
• Крепление: Настенный, VESA, DIN-рейка
• Размеры (Ш x В x Г): 181.6 mm x 57 mm x 118.4 mm
• Вес: TBD
• Удар: Рабочий IEC 60068-2-27 Test Ea: Half-Sine, 3G @ 11 ms, 18 ударов ±X, ±Y, ±Z (по 3 раза на ось)
• Вибрация: Рабочий IEC 60068-2-64 Test Fh: Random, 1 Grms @ 5–500 Hz, 30 min; Нерабочий IEC 60068-2-6 Test Fc: Sweep Sine, 3 Grms @ 10–500 Hz, 30 min
• Сертификации: CE, FCC Class A, RoHS, UKCA
• Комплект поставки: 1 x система EC70A-MTH; 3 x винта для M.2 слота; 4 x винта ножки & резиновая ножка; 1 x заземляющий винт; 1 x кабель для дистанционного переключателя
• Страна происхождения: Тайвань
