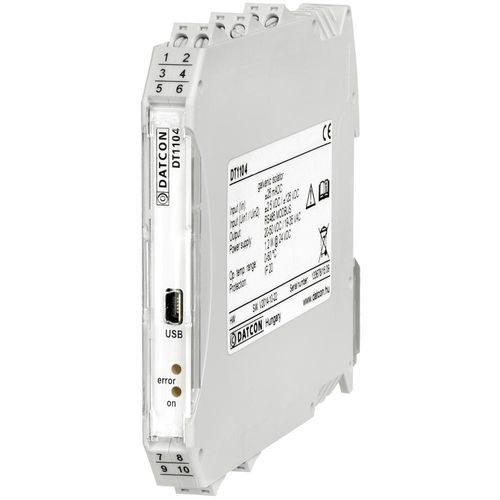

Изолятор сигнала DT1104 UI RS4

гальванический4-20мАиз полимера

Особенности продукта

• Входы 0-20 mA / 4-20 mA / 0-10 V / 2-10 V
• Питание для передатчика 22 V, 24 mA для двухпроводного передатчика, подключенного к входу
• Коммуникационный выход RS485 с протоколом MODBUS RTU/ASCII в режиме slave
• Трехсторонняя гальваническая развязка
• Параметры входа и связи настраиваются через USB-порт (кабель USB в комплекте)
• Нелинейность: <0.01%
• Температурная зависимость: <25 ppm / °C (тип.)
• Варианты питания: 24 V ± 10% DC и 230 V AC/DC ± 10%
• Корпус для монтажной рейки TS-35, ширина 12.5 мм

Описание продукта
Гальванический изолятор DT1104 UI RS4 обеспечивает гальваническую развязку, преобразование сигнала и надежную передачу между полевыми передатчиками и блоками обработки сигналов (PLC, DCS). Устройство принимает входные токовые или напряженные сигналы и предоставляет измеренное значение через интерфейс RS485 по протоколу MODBUS RTU/ASCII в режиме slave.

До 32 устройств DT1104 UI RS4 можно подключить к общему сегменту RS485 без повторителя. Преимущества включают сокращение потребности в дорогостоящих аналоговых модулях PLC/DCS и выполнение единственного A/D преобразования между входом изолятора и блоком обработки, что повышает общую точность (нелинейность <0.01%, температурный коэффициент <25 ppm / °C тип.). Изолятор также заметно снижает стоимость полевых кабельных трасс.

Устройство имеет трехстороннюю гальваническую развязку: вход, выход и питание разделены. Рабочее изоляционное напряжение 250 Veff между входом, выходом и клеммами питания; выдерживает 2500 VDC (1 мин.).

Входы и питание передатчика

• Токовый вход: 0 (4) – 20 mA*
• Напряженческий вход: 0 (2) – 10 V*

* В каждый момент времени может использоваться только один вход и один выход.

На входе доступно питание для передатчика 22 VDC / 24 mA для питания пассивных двухпроводных передатчиков.

Связь и настройка
Выход RS485 позволяет считывать входное значение (включая физические единицы) по протоколу MODBUS RTU/ASCII slave. Параметры изолятора (тип входного сигнала, диапазон, масштабирование, параметры связи) настраиваются через гальванически изолированный USB-порт. На передней панели имеются светодиоды индикации питания и ошибок.

Приборы доступны в двух вариантах питания: DT1104 UI RS4 (24 V ± 10% DC) и DT1104 UI RS4 PS (230 V ± 10% AC/DC).

Технические характеристики
Безопасность: клеммы входа, выхода и питания гальванически разделены в соответствии с требованиями EN 61010-1. Степень загрязнения: 2. Категория измерений: II.
Вход: постоянный ток или постоянное напряжение. Диапазоны: 0-20 mA, 4-20 mA, 0-10 V, 2-10 V. Непрерывная способность выдержать перенапряжение: 400 mA (токовый вход), 100 V (напряженческий вход). Входное сопротивление: 10 Ω (ток), 102 kΩ (напряжение). Питание передатчика: 22 VDC (24 mA). Погрешность, связанная с входом: ±0.05% @ 25 °C ±2 °C. Температурная зависимость: <25 ppm / °C (тип.). Настройка: через USB.
Выход: интерфейс RS485, гальванически изолирован. Протокол: MODBUS RTU / ASCII slave. Поддерживаемые команды: чтение блока регистров. Скорости: 2400 / 4800 / 9600 / 14400 / 19200 / 38400. Диапазон адресов: 0–247 (0: не отвечает). Подключение: 2 встраиваемых винтовых клеммы (одно подключение к мастеру, другое к следующему устройству или к терминальному резистору). Макс. устройств в одном сегменте RS485: 32. Время установления: 100 ms.
Гальваническая развязка: 250 Veff (между входом/выходом/питанием); 2500 VDC (1 мин.). Питание: 24 V ± 10% DC (DT1104 UI RS4) или 230 V ± 10% AC/DC (DT1104 UI RS4 PS). Потребление: ≤1.6 W / 2.2 VA (24 V); ≤1.8 W / 2.4 VA (230 V).
Окружающие условия: рабочая температура 0–50 °C (по запросу -20 до +60 °C); относительная влажность ≤90% без конденсации. Место установки: шкаф; рекомендуется вертикальный монтаж на горизонтальную рейку. EMC: EN61326-1 Эмиссия Группа 1 Класс B; помехоустойчивость для промышленной среды.
Общие данные: корпус для монтажа на TS-35 рейку из полиамида PA6.6; электрическое подключение через встраиваемые винтовые клеммы; сечение провода 0.25–2.5 mm2; габариты 12.5 × 99 × 115 mm (Ш × В × Г); масса 0.15 kg; степень защиты IP20.

Ключевые характеристики

• Модель: DT1104 UI RS4 (DT1104 UI RS4 PS для 230 V AC/DC)
• Входы: выбираемый ток или напряжение (0-20 mA / 4-20 mA / 0-10 V / 2-10 V)
• Питание передатчика: 22 VDC, 24 mA
• Выход: RS485, MODBUS RTU/ASCII slave
• Гальваническая развязка: трехсторонняя; 250 Veff / 2500 VDC (1 мин.)
• Точность: ±0.05% @25 °C; нелинейность <0.01%
• Температурный коэффициент: <25 ppm / °C (тип.)
• Габариты: 12.5 × 99 × 115 mm; крепление на DIN-рейку (TS-35)
• Потребление: ≤1.6 W (24 V) / ≤1.8 W (230 V)
• Степень защиты: IP20
