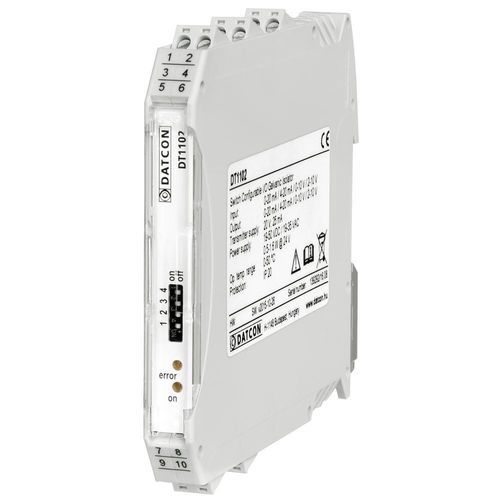

Гальванический изолятор DT1102 series

4-20мАтоканапряжения пост. тока

Гальванический изолятор DT1102 (PS) с переключаемым входом-выходом обеспечивает передачу и преобразование сигнала между источником сигнала постоянного тока или постоянного напряжения и устройствами обработки сигнала. Приборы имеют полную 3-стороннюю изоляцию: вход, выход и источник питания изолированы друг от друга. Напряжение непрерывной изоляции между входом, выходом и источником питания составляет 250 В переменного тока. Прибор обеспечивает на входе напряжение 20 В постоянного тока / 24 мА для питания пассивных двухпроводных передатчиков. DT1102 особенно удобен на промышленных предприятиях, где используются различные уровни сигнала. Диапазоны входа/выхода выбираются с помощью переключателей на передней панели: вход 0-20 мА / 4-20 мА / 0-10 В / 2-10 В 0-20 мА / 4-20 мА / 0-10 В / 2-10 В выход Приборы имеют два входа: ток: 0 (4) мА - 20 мА* напряжение: 0 (2 ) В - 10 В* Прибор имеет два выхода: ток: 0 (4) мА - 20 мА* напряжение: 0 (2) В - 10 В* * одновременно можно использовать только один вход и один выход. Существует две версии источника питания: DT1102: 24 V ± 10% DC, DT1102 PS: 230 V ± 10% AC/DC. Параметры передачи данных исключительно хороши: нелинейность составляет < 0,01%, а температурный коэффициент - < 25 ppm / °C TYP. Светодиодные индикаторы на передней панели отображают состояние включения питания и состояние ошибок (превышение входного / выходного диапазона, внутренние ошибки, ...).
