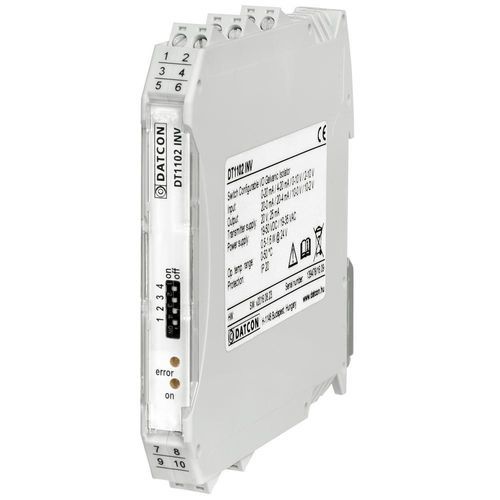

Гальванический изолятор DT1102 INV series

электронный4-20мАиз полимера

Устройство DT1102 INV (PS) обеспечивает гальваническую развязку и преобразование сигнала между передатчиком (или другим источником сигнала) и блоком обработки сигнала. Характеристики преобразования являются инверсными, т. е. они обеспечивают уменьшение выходного сигнала при увеличении входного (например, преобразуют входной сигнал 4-20 мА в выходной сигнал 20-4 мА или преобразуют входной сигнал 4-20 мА в выходной сигнал 10-0 В). Гальваническая развязка является 3-сторонней, т.е. вход, выход и источник питания гальванически изолированы друг от друга. Напряжение непрерывной изоляции составляет 250 В переменного тока во всех трех направлениях. Прибор обеспечивает на входе напряжение 20 В постоянного тока / 24 мА для питания пассивных двухпроводных передатчиков. Диапазоны входных и выходных сигналов могут быть выбраны в любой комбинации с помощью передних переключателей: вход 0-20 мА / 4-20 мА / 0-10 В / 2-10 В 20-0 мА / 20-4 мА / 10-0 В / 10-2 В выход Прибор имеет два входа: ток: 0 (4) мА - 20 мА* напряжение: 0 (2 ) В - 10 В* Прибор имеет два выхода: ток: 20 мА - 0 (4) мА * напряжение: 10 В - 0 (2) В* * одновременно можно использовать только один вход и один выход. Устройство может быть заказано с двумя типами источников питания: DT1102 INV: 24 V ± 10 % DC DT1102 INV PS: 230 V ± 10 % ПЕРЕМЕННОГО/ПОСТОЯННОГО ТОКА Передаточные характеристики исключительно хороши: нелинейность < 0,02% TYP, температурный коэффициент: 25 ppm / °C TYP. Передние светодиодные индикаторы предоставляют информацию о наличии питания и возможных неисправностях.
