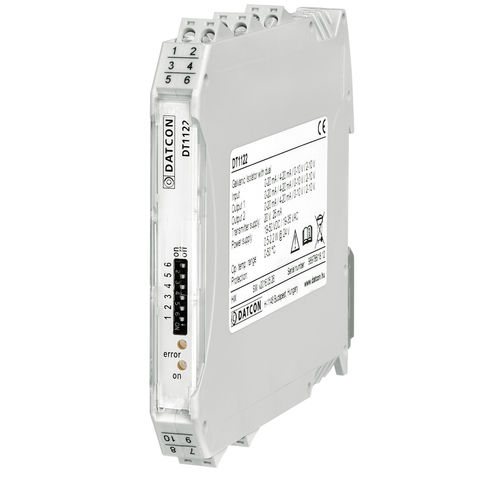

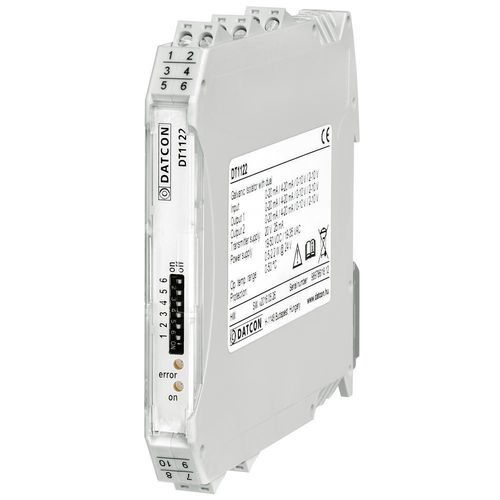

Гальванический изолятор DT1122 dual-output (splitter)

4-20мАнапряжениятока

DT1122 передает сигнал передатчика (или другого источника сигнала), подключенного к его входу, на два гальванически развязанных выхода. Эта функция может потребоваться в тех случаях, когда параллельно работают два сигнальных процессора (PLC, DCS) или требуется локальный индикатор сигнала передатчика в дополнение к сигнальному процессору. Гальваническая развязка является 4-сторонней, т. е. вход, выходы и источник питания гальванически изолированы друг от друга. Диапазоны входных и выходных сигналов могут быть выбраны в любой комбинации с помощью передних переключателей. Диапазоны сигналов следующие: 0-20 мА / 4-20 мА ток или 0-10 / 2-10 В напряжение. На входе имеется питание передатчика 20 В / 24 мА для питания пассивных двухпроводных передатчиков 4-20 мА. Устройство имеет два входа: ток: 0-20 мА / 4-20 мА * напряжение: 0-10 В / 2-10 В * * одновременно может использоваться только один вход и два выхода: выход 1: 0-20 мА / 4-20 мА / 0-10 В / 2-10 В выход 2: 0-20 мА / 4-20 мА / 0-10 В / 2-10 В Устройство может быть заказано с двумя типами источников питания: DT1122: 24 VDC ±10% DT1122 PS: 230 V AC/DC ±10% Передаточные характеристики исключительно хороши: нелинейность < 0,02% TYP, температурный коэффициент: 25 ppm / °C TYP. Передние светодиодные индикаторы предоставляют информацию о наличии питания и возможных неисправностях.
