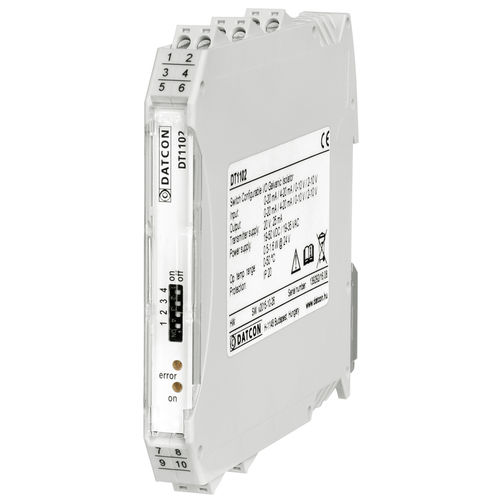

Гальванический изолятор DT1102 IP

электронный4-20мАиз полимера

Гальванические развязки DT1102 IP... с пассивным токовым выходом необходимы в тех случаях, когда источники сигналов с активным (напряжение, ток) выходом должны быть подключены к сигнальному процессору с активным входом. Сигнальные процессоры с активным входом используются для приема двухпроводных (пассивных) передатчиков 4-20 мА, их вход питает подключенный к ним передатчик. Пассивный токовый выход DT1102 IP соответствует входу этого типа сигнального процессора, что решает проблему подключения источников сигнала с активным выходом. DT 1102 IP имеет трехстороннюю изоляцию, то есть вход, выход и источник питания гальванически развязаны друг от друга. Напряжение непрерывной изоляции составляет 250 В переменного тока Входные диапазоны выбираются с помощью переключателей на передней панели: 0-20 мА / 4-20 мА / 0-10 В / 2-10 В На входе имеется источник питания передатчика 20 В постоянного тока / 24 мА для питания пассивных двухпроводных передатчиков 4-20 мА. Устройство имеет два входа: ток: 0 (4) мА - 20 мА* напряжение: 0 (2) В - 10 В* * одновременно может использоваться только один вход Передаточные характеристики исключительно хороши: нелинейность < 0,01%, температурный коэффициент < 25 ppm / °C обычно. Светодиодные индикаторы на передней панели предоставляют информацию о наличии питания и возможных ошибках. Устройство может быть заказано с двумя типами источников питания: DT1102 IP: 24 В ± 10 % ПОСТОЯННОГО ТОКА, DT1102 IP PS: 230 V ± 10 % ПЕРЕМЕННОГО/ПОСТОЯННОГО ТОКА Устройство имеет клеммную коробку шириной 12,5 мм и может быть закреплено на рейке TS-35.
