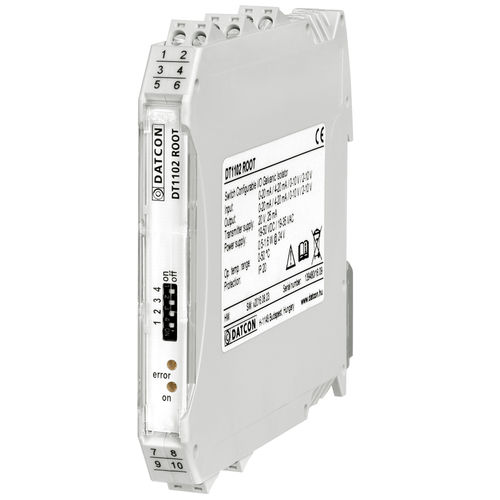

Гальванический изолятор DT1102 ROOT square root characteristics

4-20мАнапряжениятока

Устройство DT1102 ROOT (PS) обеспечивает гальваническую развязку и преобразование сигнала между передатчиком (или другим источником сигнала) и блоком обработки сигнала. Характеристика преобразования - квадратный корень. См. рисунок выше для входа/выхода 4-20 мА. Гальваническая развязка является трехсторонней: вход, выход и источник питания гальванически изолированы друг от друга. Непрерывное напряжение изоляции составляет 250 В переменного тока во всех трех направлениях Прибор обеспечивает на входе напряжение 20 В постоянного тока / 24 мА для питания пассивных двухпроводных передатчиков. Диапазоны входных и выходных сигналов могут быть выбраны в любой комбинации с помощью передних переключателей: вход 0-20 мА / 4-20 мА / 0-10 В / 2-10 В 0-20 мА / 4-20 мА / 0-10 В / 2-10 В выход Прибор имеет два входа: ток: 0 (4) мА - 20 мА* напряжение: 0 (2 ) В - 10 В* Прибор имеет два выхода: ток: 0 (4) мА - 20 мА* напряжение: 0 (2 ) В - 10 В* * одновременно можно использовать только один вход и один выход. Устройство может быть заказано с двумя типами источников питания: DT1102 INV: 24 V ± 10 % DC DT1102 INV PS: 230 V ± 10 % ПЕРЕМЕННОГО/ПОСТОЯННОГО ТОКА Передаточные характеристики исключительно хороши: нелинейность < 0,02% TYP, температурный коэффициент: 25 ppm / °C TYP Фронтальные светодиодные индикаторы предоставляют информацию о наличии питания и возможных неисправностях.
