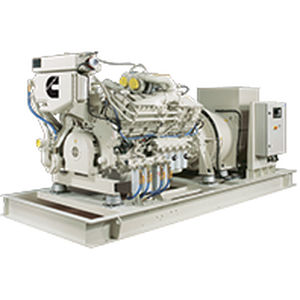

Дизельная генераторная установка K38-CP

трехфазоваястационарная50 Гц

Обзор

• Диапазон мощности (Prime): 764–920 кВт (955–1150 кВА)
• Дизельный двигатель Cummins KTA38-D(M1) в сочетании с морским генератором STAMFORD PM734B
• Разработано для длительной работы в морской среде с упрощённой интеграцией на судно
• Доступны локальные цифровые панели мониторинга и сигнализации с несколькими станциями; интегрированная сигнализация может взаимодействовать с центральными системами данных судна
• Гибкие конфигурации и компоновки для соответствия эксплуатационным требованиям судна; упаковано в G&M Tex Ltd, Ipswich, UK
• Всесторонняя глобальная гарантия на весь генераторный агрегат

Функции и преимущества

Особенности двигателя

• V12 с турбонаддувом и электронным управлением подачи топлива для экономии топлива и снижения обслуживания; опциональный гидравлический резервный регулятор
• Варианты охлаждения: теплообменник или охлаждение по килю
• Соответствует требованиям SOLAS по температуре поверхностей и может быть классифицирован для бессменного машинного отделения (UMS) согласно правилам IACS
• Сертификация по выбросам IMO (Lloyd’s Register); доступны типовые одобрения судовых регистров
• Классифицированные блоки комплектуются экструзионной алюминиевой проводкой, двойной фильтрацией и типоутверждёнными компонентами

Особенности генератора

• 6‑проводной 3‑фазный генератор с широким набором перенастраиваемых выходов
• Спроектирован специально для морских условий, степень защиты IP23
• Близкорасположенный генератор с постоянными магнитами (PMG) на двух подшипниках обеспечивает стабильную возбудимость
• Обмотки 2/3 pitch минимизируют нейтральные токи
• Может быть классифицирован для UMS по правилам IACS
• Динамически уравновешенные роторы, подшипники с пожизненной смазкой, встроенные антиконденсационные нагреватели и два RTD

Ключевые данные
Поддерживаемые частоты: 50 Гц, 60 Гц
Сертификации: IMO Tier I, IMO 2; сертификация по выбросам Lloyd’s Register доступна
Рынки: Африка и Ближний Восток, Азиатско‑Тихоокеанский регион, Европа, Индия, Латинская Америка, Северная Америка
Применение: судовые генераторные установки для коммерческих и офшорных судов


Номинальные параметры (кратко)

• Prime мощность (kW): 764 – 920
• Prime мощность (kVA): 955 – 1150

Примеры номиналов (K38-CP)

• 50 Hz — Prime 764 kW / 955 kVA — Сертиф.: IMO Tier I — Напряжение: 380 V
• 50 Hz — Prime 804 kW / 1005 kVA — Сертиф.: IMO Tier I — Напряжение: 400 V
• 50 Hz — Prime 832 kW / 1040 kVA — Сертиф.: IMO Tier I — Напряжение: 415 V
• 50 Hz — Prime 845 kW / 1056 kVA — Сертиф.: IMO Tier I — Напряжение: 440 V
• 60 Hz — Prime 888 kW / 1110 kVA — Сертиф.: IMO Tier I — Напряжение: 416 V
• 60 Hz — Prime 920 kW / 1150 kVA — Сертиф.: IMO Tier I — Напряжение: 440 / 460 / 480 V

Габариты и масса

• Типовые габариты (Д×Ш×В): 4500 × 1900 × 2100 мм (177 × 74 × 82 in)
• Типовая масса: 8200 кг (18078 lb)
• Габариты и масса могут варьироваться в зависимости от выбранной конфигурации двигателя

Технические характеристики

• Модель двигателя: Cummins KTA38-D(M1)
• Генератор: STAMFORD PM734B (PMG, 6‑проводной, IP23)
• Диапазон prime мощности: 764–920 кВт (955–1150 кВА)
• Частоты: 50 Гц / 60 Гц
• Варианты напряжения: 380, 400, 415, 440, 460, 480 В
• Охлаждение: теплообменник или охлаждение по килю
• Соответствие: SOLAS поверхность, классифицируемо для UMS (IACS), IMO выбросы сертифицированы (Lloyd’s Register), IMO Tier I
• Упаковано: G&M Tex Ltd, Ipswich, UK
