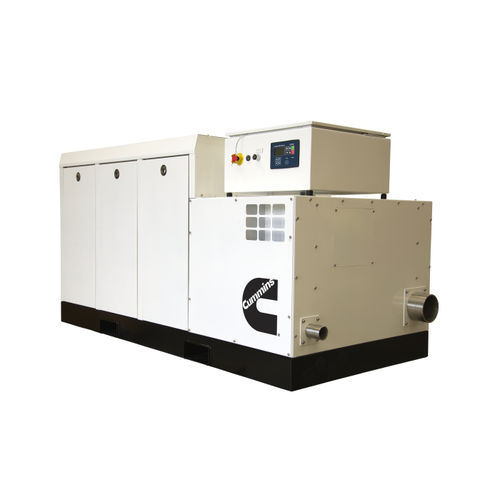

Дизельная генераторная установка C-Power QSB7

трехфазоваястационарная50 Гц

Обзор продукта
Закрытый Onan C-Power QSB7E предлагается для рынка рекреационных судов, в то время как незакрытые генераторы QSB7 с 2012 года обеспечивают надежное основное и аварийное питание для сотен коммерческих судов. QSB7E для рекреационных применений использует тот же двигатель, опции генератора и органы управления, что и коммерческая серия, с добавленным акустическим кожухом для установки на роскошных яхтах.

Конструкция и гибкость выбора
Инженеры Cummins спроектировали семейство QSB7E с учётом гибкости выбора. Доступно двенадцать моделей QSB7E; варианты включают unclassed, class-ready и full-class исполнения. При типичных размерах 2300 мм × 1100 мм и специальном заднем выпуске QSB7E минимизирует потери пространства и обеспечивает мощности, подходящие даже для крупнейших суперъяхт.

Функции и преимущества

• Двигатель Cummins QSB7 (заводская компоновка)
• Алюминиевый акустический кожух для бортовой установки
• Задняя водяная система выпуска обеспечивает экономию пространства примерно 150 мм
• Односторонний доступ для обслуживания упрощает техобслуживание
• Доступны версии 50 Hz и 60 Hz, мощностью до 195 kWe
• Доступны варианты unclassed, class-ready и full-class
• Генераторные установки Onan соответствуют сертифицированным уровням выбросов EPA, где применимо
• Конструкция и компоненты подтверждены длительным морским опытом производителя

Габариты
Длина : 2300 мм (90,5 in)
Ширина : 1100 мм (43,3 in)
Высота : 1200 мм (47,2 in)

Массы (ориентировочно)
QSB7E-90/5 : 1890 кг (4158 lb)
QSB7E-108/5 : 1930 кг (4246 lb)
QSB7E-119/5 : 1980 кг (4356 lb)
QSB7E-136/5 : 2020 кг (4444 lb)
QSB7E-152/5 : 2100 кг (4620 lb)
QSB7E-74/6 : 1800 кг (3960 lb)
QSB7E-88/6 : 1820 кг (4004 lb)
QSB7E-104/6 : 1890 кг (4158 lb)
QSB7E-124/6 : 1903 кг (4246 lb)
QSB7E-148/6 : 1980 кг (4356 lb)
QSB7E-170/6 : 2020 кг (4444 lb)
QSB7E-195/6 : 2100 кг (4620 lb)

Номиналы и характеристики (выбранные модели)
QSB7E-90/5 — Hz: 50 — VAC: 380/400/415 — kWe: 90 — kVA: 112.5 — kWm: 122 — Alternator: 274E — Cooling: теплообменник или охлаждение киля — pf: 0.80 — RPM: 1500
QSB7E-108/5 — Hz: 50 — VAC: 380/400/415 — kWe: 108 — kVA: 135 — kWm: 122 — Alternator: 274F — Cooling: теплообменник или охлаждение киля — pf: 0.80 — RPM: 1500
QSB7E-119/5 — Hz: 50 — VAC: 380/400/415 — kWe: 119 — kVA: 149 — kWm: 164 — Alternator: 274G — Cooling: теплообменник или охлаждение киля — pf: 0.80 — RPM: 1500
QSB7E-136/5 — Hz: 50 — VAC: 380/400/415 — kWe: 136 — kVA: 170 — kWm: 164 — Alternator: 274H — Cooling: теплообменник или охлаждение киля — pf: 0.80 — RPM: 1500
QSB7E-152/5 — Hz: 50 — VAC: 380/400/415 — kWe: 152 — kVA: 190 — kWm: 164 — Alternator: 274K — Cooling: теплообменник или охлаждение киля — pf: 0.80 — RPM: 1500
QSB7E-74/6 — Hz: 60 — VAC: 440/460/480 — kWe: 74 — kVA: 92.5 — kWm: 98 — Alternator: 274C — Cooling: теплообменник или охлаждение киля — pf: 0.80 — RPM: 1800
QSB7E-88/6 — Hz: 60 — VAC: 440/460/480 — kWe: 88 — kVA: 110 — kWm: 98 — Alternator: 274D — Cooling: теплообменник или охлаждение киля — pf: 0.80 — RPM: 1800
QSB7E-104/6 — Hz: 60 — VAC: 440/460/480 — kWe: 104 — kVA: 130 — kWm: 112 — Alternator: 274E — Cooling: теплообменник или охлаждение киля — pf: 0.80 — RPM: 1800
QSB7E-124/6 — Hz: 60 — VAC: 440/460/480 — kWe: 124 — kVA: 156 — kWm: 142 — Alternator: 274F — Cooling: теплообменник или охлаждение киля — pf: 0.80 — RPM: 1800
QSB7E-148/6 — Hz: 60 — VAC: 440/460/480 — kWe: 148 — kVA: 186 — kWm: 186 — Alternator: 274G — Cooling: теплообменник или охлаждение киля — pf: 0.80 — RPM: 1800
QSB7E-170/6 — Hz: 60 — VAC: 440/460/480 — kWe: 170 — kVA: 212.5 — kWm: 186 — Alternator: 274H — Cooling: теплообменник или охлаждение киля — pf: 0.80 — RPM: 1800
QSB7E-195/6 — Hz: 60 — VAC: 440/460/480 — kWe: 195 — kVA: 244 — kWm: 210 — Alternator: 274K — Cooling: теплообменник или охлаждение киля — pf: 0.80 — RPM: 1800

Технические характеристики (ключевые моменты)

• Частоты: доступны модели 50 Hz и 60 Hz
• Максимальная мощность: 195 kWe (QSB7E-195/6)
• Типичные габариты: 2300 мм (Д) × 1100 мм (Ш) × 1200 мм (В)
• Типичный диапазон масс: приблизительно 1800 кг – 2100 кг (в зависимости от модели)
• Коэффициент мощности: 0.80 (стандарт)
• Варианты охлаждения: теплообменник или охлаждение киля
• Назначение: судовые генераторные установки (от прогулочных судов до коммерческих судов)
