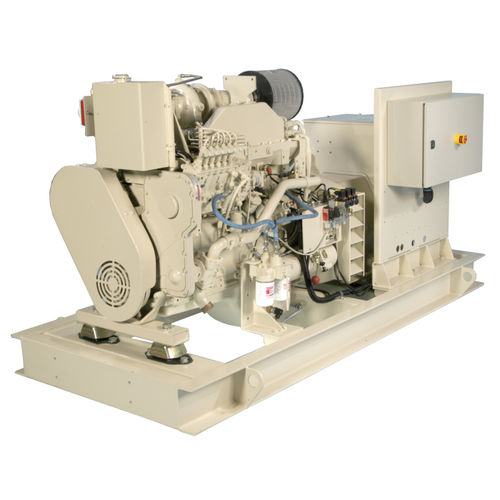

Дизельная генераторная установка 6C-CP

трехфазоваястационарная50 Гц

Обзор
136-170 kWe

• Дизельные двигатели Cummins в сочетании с отраслевыми альтернативаторами (STAMFORD UCM274H). Спроектированы, интегрированы и собраны для обеспечения эффективной работы.
• Разработаны для морских условий эксплуатации с увеличенным ресурсом и высокой доступностью.
• Упрощенная интеграция на судне с меньшим количеством сложных механических соединений.
• Доступны панели сигнализации и мониторинга для нескольких станций через локальную цифровую сеть для удовлетворения требований применения.
• Интегрированная система сигнализации может быть настроена для взаимодействия с центральными бортовыми системами данных.
• Гибкие конфигурации позволяют адаптировать генсет к эксплуатационным требованиям судна.
• Полная гарантия применяется ко всему генераторному комплексу и действительна во всем мире.
• Упаковано на G&M Tex Ltd в Ипсуиче, Великобритания.

Характеристики и преимущества
Характеристики двигателя

• Рядный шестицилиндровый турбодизель с механической топливной системой: низкие требования к обслуживанию и экономичность. Опционально — электронное регулирование оборотов.
• Доступны варианты с теплообменником, охлаждением килем или радиаторной сборкой.
• Радиаторные конфигурации оснащены независимой пусковой системой, не зависящей от бортовых стартерных систем или методов замены стартера.
• Соответствует требованиям SOLAS по поверхности нагрева и может быть классифицирован для применения в помещениях без постоянного присутствия персонала (UMS) согласно правилам IACS.
• Выбросы IMO сертифицированы Lloyd's Register; доступны одобрения классификационных обществ.
• Блочная классификация с качественными вытяжными алюминиевыми кабель-каналами, дуплексной фильтрацией и одобренной арматурой.

Характеристики генератора

• Сталор 12,3-фазной конструкции обеспечивает широкий диапазон перенастраиваемых выходных параметров.
• Специально разработан для морских условий с защитой IP23.
• Рядный турбодизель с шестицилиндровым двигателем в сочетании с генератором на постоянных магнитах с одноопорным подшипником обеспечивает стабильную возбуждение во всех условиях.
• Стандартная намотка с шагом 2/3 для предотвращения чрезмерных нейтральных токов.
• Может быть классифицирован для UMS-применений в соответствии с правилами IACS.
• Роторы динамически сбалансированы, подшипники — шариковые, герметичные на весь срок службы.
• Встроенные подогреватели против конденсата и два набора термисторов.

Рабочие характеристики и применение
Частота: 50, 60 Гц

Таблица — пригодность / мощность
Пригодно для | kW | kVA
Основное питание | 136 - 170 | 170 - 213

Сертификации
IMO 1, IMO 2, IMO Tier I

Географическая доступность
Африка и Ближний Восток, Азиатско-Тихоокеанский регион, Европа, Индия, Латинская Америка, Северная Америка

Характеристики (выдержка)
Модель двигателя: 6CTA8.3-D(M)
Генератор: STAMFORD UCM274H

Габариты и вес (таблица)
Столбцы: , mm (in), Конфигурации KC & HX, Конфигурации RAD
Общая длина | mm (in) | 2400 (94) | 2550 (100)
Общая ширина | mm (in) | 1250 (49) | 1250 (49)
Общая высота | mm (in) | 1270 (50) | 1480 (58)
Общий вес | kg (lb) | 1720 (3792) | 1850 (4079)

Номинальные значения и напряжения (выдержка из таблицы номиналов)
Модель генератора: 6C-CP — Частота 50 Hz — prime kW/kVA 136 / 170 — Сертификат: IMO Level I — Напряжения: 380 | 400 | 415
Модель генератора: 6C-CP — Частота 60 Hz — prime kW/kVA 160 / 200 — Сертификат: IMO Level I — Напряжение: 416
Модель генератора: 6C-CP — Частота 60 Hz — prime kW/kVA 170 / 213 — Сертификат: IMO Level I — Напряжения: 440 | 460 | 480
Номиналы для RAD аварийного охлаждения: 6C-CP — 50 Hz — 136 / 170 — Сертификат: IMO Level I — Напряжения: 380 | 400 | 415
Номиналы для RAD аварийного охлаждения: 6C-CP — 60 Hz — 152 / 190 — Сертификат: IMO Level I — Напряжения: 416 | 440 | 460 | 480

Характеристики / технические данные

• Модель двигателя: 6CTA8.3-D(M)
• Генератор: STAMFORD UCM274H
• Рабочая частота: 50 Hz и 60 Hz
• Диапазон мощностей (kWe): 136 - 170 (в зависимости от конфигурации и частоты)
• Диапазон мощностей (kVA): 170 - 213 (в зависимости от конфигурации и частоты)
• Доступные напряжения (примеры): 380, 400, 415, 416, 440, 460, 480
• Классификации: IMO Level I / IMO 1, IMO 2, IMO Tier I
• Опции охлаждения: теплообменник, килевое охлаждение, радиаторная сборка
• Пригодно для UMS-применений и соответствует SOLAS по температуре поверхности
• Габариты (Д x Ш x В) и масса варьируются в зависимости от конфигурации: напр. KC & HX 2400 x 1250 x 1270 мм — 1720 кг; RAD 2550 x 1250 x 1480 мм — 1850 кг
