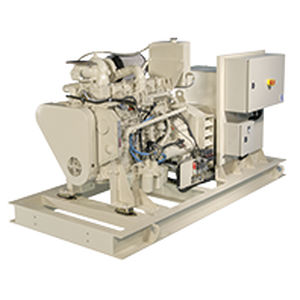

Дизельная генераторная установка 6B-CP

трехфазоваястационарная50 Гц

Обзор
Судовой генераторный комплект 6B-CP мощностью 74–99 kWe. Дизельные двигатели Cummins в сочетании с генераторами STAMFORD, спроектированы и упакованы для морского применения с несколькими вариантами охлаждения и гибкими вариантами интеграции.

• Двигатели Cummins в паре с генераторами STAMFORD для согласованной производительности
• Спроектировано для морских условий с повышенной долговечностью и высокой эксплуатационной доступностью
• Упрощенная интеграция на судне за счет сокращения механических интерфейсов
• Опциональные многостанционные панели сигнализации и мониторинга через локальную цифровую сеть
• Интегрированная система сигнализации настраиваемая для связи с центральными бортовыми системами данных
• Гибкие конфигурации для соответствия эксплуатационным требованиям судна
• Полная глобальная гарантия покрывает весь генераторный комплект
• Упаковано на G&M Tex Ltd, Ipswich, Великобритания

Особенности и преимущества
Особенности двигателя

• Рядный шестицилиндровый турбодизель с механической системой подачи топлива обеспечивает экономичный расход и низкие требования к обслуживанию; опциональный электронный регулятор частоты
• Доступные варианты охлаждения: теплообменник, киль-охладитель или радиатор, установленный на блоке
• Конфигурации с радиатором имеют независимую систему запуска, не зависящую от систем запуска судна
• Соответствует требованию SOLAS по температуре поверхности и может быть классифицирован для применения в безлюдных машинных отделениях (UMS) по правилам IACS
• Доступны типовые одобрения от классификационных обществ
• Классифицированные единицы снабжены экструзионной алюминиевой проводкой, дуплексной фильтрацией и сертифицированной фурнитурой

Особенности генератора

• 12-проводной трехфазный генератор обеспечивает широкий диапазон реконфигурируемых выходов
• Спроектирован для морских применений с классом защиты IP23
• Ближайшее соединение с одноопорным генератором на постоянных магнитах обеспечивает постоянную возбудимость
• Стандартные обмотки 2/3 pitch предотвращают чрезмерные нейтральные токи
• Может быть классифицирован для UMS-применений согласно IACS
• Роторы динамически сбалансированы, подшипники шариковые герметичные на весь срок службы
• Интегрированные нагреватели от конденсата и два набора термисторов

Габариты и масса (выбранные конфигурации)
Общая длина — мм (in) — KC & HX: 2240 (88) — RAD: 2320 (91)
Общая ширина — мм (in) — KC & HX & RAD: 1250 (49)
Общая высота — мм (in) — KC & HX: 1270 (50) — RAD: 1280 (50)
Общий вес — кг (lb) — KC & HX: 1270 (2800) — RAD: 1370 (3020)

Рейтинги
Модель генератора: 6B-CP — Данные установки: MG-90437a — Частота: 50 Hz — Prime kW / kVA: 80 / 100 — Напряжение: 380 | 400 | 415
Модель генератора: 6B-CP — Данные установки: MG-90438a — Частота: 60 Hz — Prime kW / kVA: 99 / 124 — Напряжение: 416 | 440 | 460 | 480
Модель генератора: 6B-CP — Данные установки: MG-90437b — Частота: 50 Hz — Prime kW / kVA: 74 / 93 — Напряжение: 380 | 400 | 415
Модель генератора: 6B-CP — Данные установки: MG-90438b — Частота: 60 Hz — Prime kW / kVA: 92 / 115 — Напряжение: 416 | 440 | 460 | 480

Технические характеристики

• Модель двигателя: 6BT5.9-D(M)
• Генератор: STAMFORD UCM274E
• Диапазон мощности (примеры): 74 - 99 kWe
• Частоты: 50 Hz и 60 Hz
• Типичные напряжения: 380 | 400 | 415 | 416 | 440 | 460 | 480
• Охлаждение/конфигурации: KC & HX ; RAD (радиатор)
• Габариты (KC & HX vs RAD): длина 2240 мм vs 2320 мм ; ширина 1250 мм ; высота ~1270–1280 мм
• Массы (прибл.): 1270 кг (KC & HX) ; 1370 кг (RAD)
• Морские особенности: генератор IP23, соответствие SOLAS по температуре поверхности, классифицируем для UMS
• Упаковка: Упаковано на G&M Tex Ltd, Ipswich, Великобритания

Доступность
Африка и Ближний Восток, Азиатско-Тихоокеанский регион, Европа, Индия, Латинская Америка, Северная Америка
