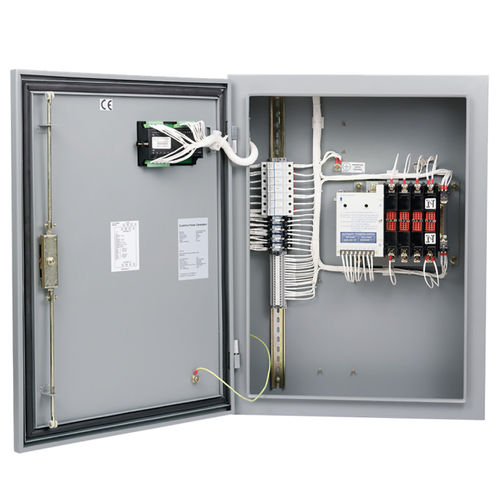

Автоматический блок автоматического переключения GTEC series

для электрогенераторной установкидля генераторадля резервного питания

Обзор продукта
Автоматический переключатель GTEC контролирует основную сеть и генераторы, запускает генератор при отказе сети и автоматически переключает нагрузку между сетью и генератором. Подходит для приложений по IEC для аварийного питания, резервного и опционального резервного питания. Микропроцессорное управление сочетает гибкость и надежную работу в компактном экономичном корпусе.

Управление PowerCommand® 40-2

• Передовое микропроцессорное управление для контроля первичного источника и генератора, автоматического запуска генератора и функций передачи нагрузки для резервных применений.
• Широко настраиваемые входы/выходы для заказчика, адаптируемые к различным требованиям применения.

Функции управления

• Дисплей — подсвечиваемый 4-строчный текстовый LCD с индикацией состояния системы, контекстными значками и сигналами; дополнительно индикаторы состояния красного/зеленого цвета.
• Диагностика и отчётность — подробные журналы событий, расширенные коды ошибок, списки предупреждений, история событий питания и статистика источников.
• Связь — Modbus RTU по RS485 (последовательный).
• Сухие контакты — настраиваемые безпотенциальные цифровые входы и выходы для максимальной гибкости.
• Конфигурация с ПК и с передней панели — модуль настраивается через ПО для ПК; выбранные параметры доступны для регулировки на передней панели.
• Обслуживание — интеграция plug-and-play с минимизированной проводкой «точка-точка» и промаркированными клеммами для упрощённого доступа.

Ключевые характеристики

• Микропроцессорное управление: полнофункциональное управление PowerCommand® 40-02 упрощает эксплуатацию и настройку через дисплей на панели.
• Режимы работы: автоматическое переключение, открытый переход, открытый переход с монитором синхронизации и программной блокировкой передачи, режимы обучения и тестирования с нагрузкой и без неё.
• Доступ для обслуживания: органы управления, смонтированные на дверце, и достаточное пространство с промаркированными соединениями для простого обслуживания.
• Положительная механическая блокировка: механические блокировки предотвращают соединение источников через токоведущие контакты.
• Электромагнитный привод: эффективный электромагнитный привод для надёжного переключения.
• Безналоженный механизм переключения: обеспечивает определённый разрыв между источниками при переключении.
• Класс для непрерывной работы: разработан для непрерывной работы до номиналов, указанных на типовой табличке.
• Главные контакты: главные контакты из серебряного сплава с многокамерными дугогашениями для 100% непрерывной передачи нагрузки; не требуют регулярного технического обслуживания.

Обозначение моделей и номинальные токи
GTECA | 40, 63
GTECB | 100, 125
GTECC | 160, 200, 225, 250
GTECD | 350, 400, 500
GTECE | 630, 800
GTECF | 1000, 1250
GTECG | 1600, 2000

Технические характеристики

• Управление: PowerCommand® 40-02 — микропроцессорное управление трансферным переключателем.
• Дисплей: подсвечиваемый 4-строчный текстовый LCD; индикаторы состояния (красный/зелёный).
• Связь: Modbus RTU по RS485 (последовательный).
• Вх/вых: настраиваемые безпотенциальные цифровые входы/выходы (сухие контакты).
• Механизм переключения: без наложения; доступна опция Sync-Check.
• Технология контактов: главные контакты из серебряного сплава с многокамерным гашением дуги; рассчитаны на 100% режим непрерывной нагрузки.
• Режимы работы: автоматическое переключение, открытый переход, режимы обучения/теста (с нагрузкой/без нагрузки).
• Диапазон номинального тока: от 40 A до 2000 A в зависимости от варианта модели.
• Корпус / обслуживание: органы управления на дверце и упрощённый доступ для обслуживания.
