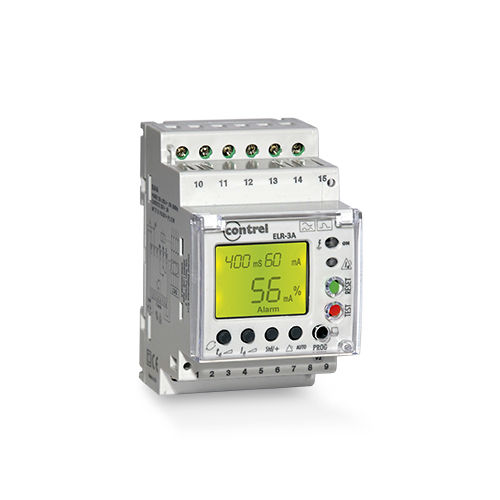

ELR-3A Внешний КТ. 2 порог срабатывания. Регулируемое время отключения и задержки.
Реле защиты от остаточного тока с внешним ТТ. 2 порог срабатывания. Регулируемое время отключения и задержки.
Введение
Диапазон ELR
Название продукта ELR-3A
Тип продукта Реле защиты от остаточного тока
Совместимость датчиков тока Датчик тока утечки тока CT-1
Технические характеристики
Применение Реле защиты от остаточного тока
Напряжение питания 230 В перем. тока 50/60 Гц
110 VCA 50/60 Гц
24/48 VCA (опционально)
24-110 ВКК (опция)
Потребляемая мощность 3 ВА
Тип дисплея ЖК-дисплей с подсветкой (красный TRIP)
ЖК-дисплей с подсветкой (желтый ALARM)
Тип измерения True RMS
Внутреннее измерение тока замыкания на землю
Регулировка остаточной утечки на землю типа 0,030...30 A
Время задержки остаточной утечки на землю тип 0,02...10 сек
Уставка авансового сигнала 50...80%..
Класс защиты от утечек на землю Тип А
Функция тестирования Локальная
Дистанционное испытание
Выходные реле 2 переключения (TRIP, ALARM)
5 А (240 В ПЕРЕМ. ТОКА)
Настраиваемый, как правило, обесточенный или находящийся под напряжением
Индикация дисплея Зеленый светодиод (питание включено)
Красный светодиод (TRIP)
Красный светодиод (пропущенное соединение КТ)
Режим монтажа DIN-рейка 3 модуля
Стандарты IEC/EN 61010
IEC/EN 61000-6-2EN
IEC/EN 61000-6-3
IEC/TR 60755
CEI EN 60947-2 Приложение M
Вес 260 гр
Окружающая среда
степень защиты IP41 фронт
IP20-терминалы
Относительная влажность 5...90%
Рабочая температура -10...+60 °C
Температура хранения -20...+80 °C
Варианты
Аксессуар Крепление заподлицо Адаптер 72x72 мм
---
