Реле для контроля напряжения RSR series

недонапряжениеACдля электрического двигателя

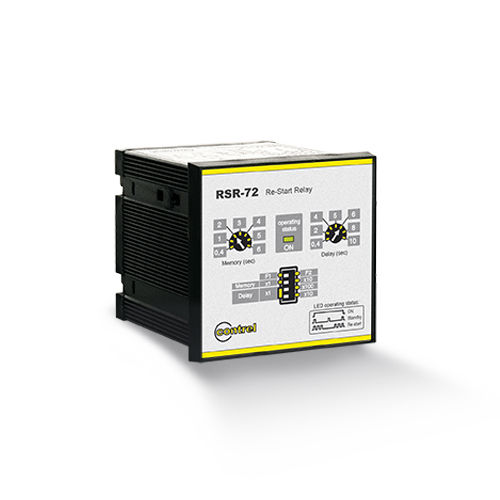

Реле типа RSR-72 для повторного запуска и повторного ускорения предназначено для автоматического повторного запуска двигателя после срабатывания устройств управления и защиты вследствие кратковременного прерывания или пропадания сетевого напряжения. Реле RSR-72 обеспечивают, после остановки двигателей, автоматический повторный запуск с соблюдением правильной последовательности в соответствии с технологическим процессом. Реле RSR-72 размещаются в корпусе для встраиваемого монтажа, монтажа на панели или на DIN-рейке 35 мм на выдвижном разъеме типа Undecal. На передней панели расположены потенциометры и микровыключатели для настройки, а также один светодиод для индикации рабочего состояния. ОБЩИЕ ХАРАКТЕРИСТИКИ Реле RSR-72 используется в сочетании с контактом удержания положения. В отличие от RSR-72, реле RSR-72A удерживает контакт в замкнутом состоянии после перезапуска двигателя/контактора. На реле можно установить время удержания от 0,2 до 60 секунд и время задержки от 0,2 до 1000 секунд. Всякий раз, когда происходит провал напряжения (или его значение становится меньше 65 % от номинального напряжения), а затем напряжение восстанавливается (до уровня не менее 90 % от номинального напряжения) в течение установленного времени удержания, выход для повторного запуска двигателя активируется по истечении установленной задержки. Если напряжение восстанавливается по истечении времени удержания, автоматический повторный запуск не произойдет; если же напряжение восстанавливается за время менее 0,2 секунды (минимальное время удержания), двигатель начнет повторное ускорение. Если функция повторного ускорения включена и напряжение восстанавливается за время менее 0,2 секунды (максимальное время повторного ускорения), двигатель немедленно ускорится; если функция повторного ускорения не включена, двигатель автоматически перезапустится по истечении заданной задержки.
