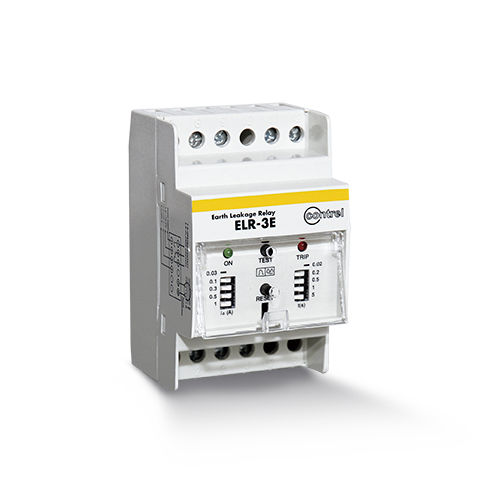

ELR-3E Внешний КТ. 1 порог срабатывания. Регулируемое время отключения и задержки.
Реле утечки на землю с 1 порогом срабатывания, модульное, 35 мм монтаж на DIN-рейку. Внешний ТТ. Порог срабатывания с помощью погружного переключателя.
Введение
Диапазон ELR
Название продукта ELR-3E
Тип продукта Реле защиты от остаточного тока
Совместимость датчиков тока Датчик тока утечки тока CT-1
Технические характеристики
Применение Реле защиты от остаточного тока
Напряжение питания 240/415 В перем. тока 50/60 Гц
110 В ПЕРЕМ. ТОКА/DC
24/48 В перем. тока/постоянного тока (опция)
Потребляемая мощность 3 ВА
Тип измерения Внутреннее измерение тока замыкания на землю
Регулировка остаточной утечки на землю типа 0,03 A, или 0,1 A, или 0,3 A, или 0,5 A, или 1 A
Время задержки остаточной утечки на землю Тип регулировки 0,02 с или 0,2 с или 0,5 с или 5 с
Класс защиты от утечек на землю Тип A
Фильтр 3-й гармоники (опционально)
Функция тестирования Локальная
Выходные реле 1 переключение (TRIP)
5 А (240 В ПЕРЕМ. ТОКА)
Индикация дисплея Зеленый светодиод (питание включено)
Красный светодиод (TRIP)
Режим монтажа DIN-рейка 3 модуля
Стандарты IEC/EN 61010
IEC/EN 61000-6-2EN
IEC/EN 61000-6-3
IEC/TR 60755
Вес 190 гр
Окружающая среда
IP-степень защиты IP40 фронт
IP20-терминалы
Относительная влажность 5...90%
Рабочая температура -10...+60 °C
Температура хранения -20...+80 °C
---
