Установки ELR-3B для утечки переменного и/или постоянного тока. Реле сигнализации или реле предварительной сигнализации. Мгновенное отображение.
В последние годы широкое распространение получило использование нагрузок с силовой электроникой. Защита от остаточного тока типа B является единственной защитой, которая защищает людей и нагрузку от утечек переменного, постоянного и переменного/постоянного тока. Устройства защиты от остаточного тока типа А и переменного тока не обнаруживают постоянные остаточные токи, которые так часто встречаются в таких нагрузках, как электроприводы с регулируемой скоростью, ИБП, электрозарядные устройства, фотоэлектрические установки и т.д.
Введение

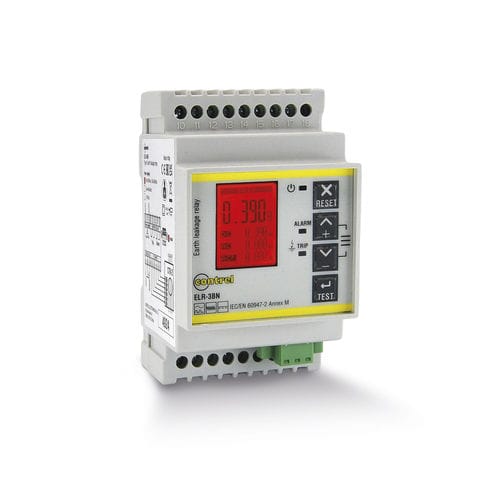

Диапазон ELR

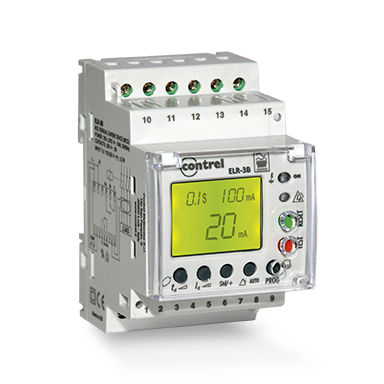

Название продукта ELR-3B
Тип продукта Реле контроля и защиты от остаточного тока
Трансформатор утечки на землю Compatibilità gamma CTB-1 тип B
Технические характеристики
Применение устройства Переменная скорость приводов
фотоэлектрические установки
Электрическая зарядка транспортного средства
Активные фильтры
ИБП
Напряжение питания 230 В перем. тока 50/60 Гц
Потребляемая мощность 6 ВА
Индикация дисплея ЖК-дисплей с подсветкой (красный TRIP)
ЖК-дисплей с подсветкой (желтый ALARM)
Тип измерения ТРМС
Регулировка остаточной утечки на землю 0,1, 0,3, 0,5, 1, 3 A
Регулировка времени задержки остаточной утечки 0,1, 0,2, 0,3, 0,4, 0,5, 0,75, 1, 5, 10 с
Защита переменного тока Тип защиты
Защита типа А
Защита типа В
Функция тестирования Локальная
Дистанционный
Выходные реле 2 (TRIP, претревога)
10 А (250 В ПЕРЕМ. ТОКА)
Настраиваемый, как правило, обесточенный или находящийся под напряжением
Сигнальный зеленый светодиод (питание включено)
Красный светодиод (TRIP)
Красный светодиод (пропущенное соединение КТ)
Желтый светодиод (Prealarm)
Режим монтажа DIN-рейка 3 модуля
Стандарты IEC/EN 61010
IEC/EN 61000-6-2EN
IEC/EN 61000-6-3
IEC/TR 60755
CEI EN 60947-2 Приложение M
Вес 260 гр
Окружающая среда
степень защиты IP41 фронт
IP20-терминалы
Относительная влажность 5...90%
Рабочая температура -10...+60 °C
Температура хранения -20...+80 °C
---
