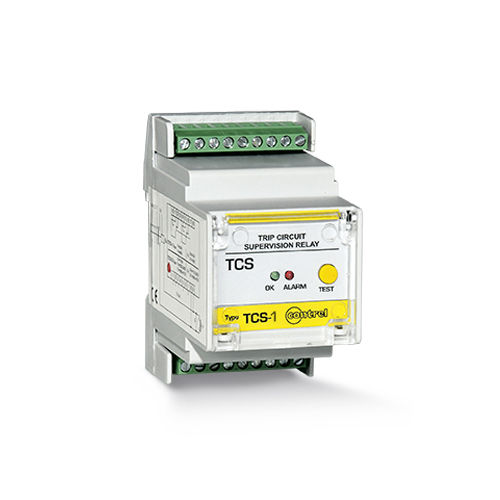

TCS-1 | TCS-3 Устройства управления цепью безопасности 24-48 В перем. тока/постоянного тока
Устройство для постоянного управления цепью отключения MCCB или защитными цепями
Введение
Диапазон ТКС
Название продукта TCS-1, TCS-3
Тип изделия Устройство для постоянного управления цепью расцепления MCCB или защитными цепями
Технические характеристики
Напряжение сети управления 13...30 В переменного/постоянного тока (версия TCS-1)
24...60 VAC/DC (версия TCS-3)
Вспомогательное питание 24...48 В переменного/постоянного тока
Потребляемая мощность 3,5 ВА (макс.)
Задержка времени отключения 0,4...1 сек
Время сброса 0,6...1 с
Функция тестирования Локальная
Выходное реле 2 переключения (TRIP)
5 А (240 В ПЕРЕМ. ТОКА)
Локальная сигнализация Зеленый светодиод (питание включено)
Красный светодиод (TRIP)
Монтажный режим DIN-рейка 3 модуля (версия TCS-1)
Крепление заподлицо 96x96 мм (версия TCS-3)
стандарты CEI 41-1
МЭК 255-801
Вес 200 гр
Окружающая среда
Степень защиты IP20 (версия TCS-1)
IP52 (версия TCS-3)
Относительная влажность 5...90%
Рабочая температура -10...+60 °C
Температура хранения -20...+70 °C
Варианты
Тропизация
---
