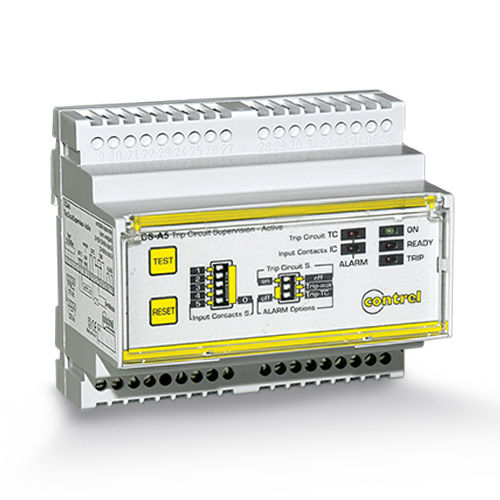

TCS-A5 Постоянное управление с приводом предохранительной цепи
Привод для защитной цепи в соответствии с требованиями CEI 64/8
Введение
Диапазон ТКС
Название продукта TCS-A5
Тип изделия Устройство для постоянного управления защитными цепями с приводом для размыкания аварийной цепи
Технические характеристики
Напряжение сети управления 110...240 В переменного/постоянного тока
20...60 VAC/DC (опционально)
Напряжение питания 110...240 В перем. тока
110 В постоянного тока (опционально)
24...48 VAC/DC (опционально)
Питание с задержкой 150 мс
Потребляемая мощность 5 ВА (макс.)
Задержка активации выхода TRIP 150 мс
Выходной импульс TRIP из-за отключения питания 100 мс
Функция тестирования Локальная
Функция сброса Локальная
Дистанционный
Выходные реле 2 переключения (TRIP+SAFE, ALARM)
5 А (240 В ПЕРЕМ. ТОКА)
0,3 A (110 В ПОСТ. ТОКА)
2 A (48 В ПОСТ. ТОКА)
Дисплей индикации СИД зеленый (питание ВКЛ)
Светодиод красный TRIP (вмешательство реле)
Светодиод красный ALARM (неисправность выходной цепи)
Светодиод красный ALARM (неисправность входного контакта)
Светодиод красный READY (устройство готово к активации выхода)
Микровыключатели Настройка количества управляемых входных контактов также для короткого замыкания с резисторами
Настройка режимов работы в аварийных условиях и включение/выключение "цепи отключения"
Режим монтажа DIN-рейка 6 модулей
Стандарты EN 61010-1
EN 61551-1
EN 61326-1
EN 61326-2-4
CEI 64-8/464.1
64-8/465.5
64-8/537.4.3
Вес 500 г
Окружающая среда
IP степень защиты IP40 на передней панели
IP20-терминалы
Относительная влажность 5...95%
Рабочая температура -10...+60 °C
Температура хранения -20...+70 °C
Варианты
Устройство сооттоконтроля TCS-R6 Espansione circuititi
Модели диспонибили Напряжение питания: 110...230 В перем. тока | Vc: 100...240 VAC/DC
Напряжение питания: 24-48 В переменного/постоянного тока | В переменного тока: 20-60 В переменного/постоянного тока
Напряжение питания: 110...230 VCA | Vc: 20...60 VCAC/DC
Напряжение питания: 24-48 В переменного/постоянного тока | В переменного тока: 100-240 В переменного/постоянного тока
---
