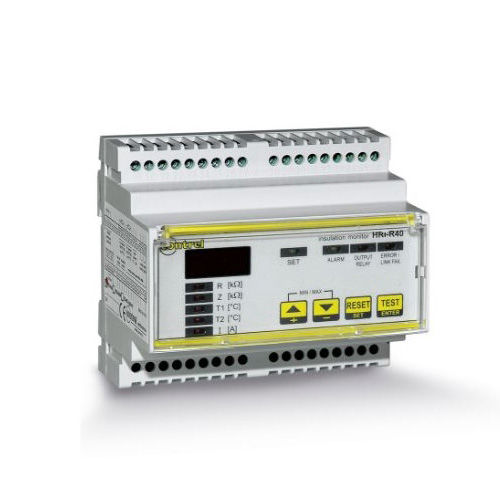

Устройство контроля изоляции HRI-R40 для 230 В AC IT-M цепей
Устройство HRI-R40 предназначено для определенных IT-островов в больницах, оно может быть использовано для контроля изоляции системы и сигнализировать о любых повреждениях изоляции, как только они происходят.
Введение
Диапазон HRI
Название продукта HRI-R40
Тип изделия Устройство контроля изоляции для обнаружения неисправностей
Устройство приложений больницы
Система заземления IT
Технические характеристики
Напряжение сети 24...230 В перем. тока 50...60 Гц
Напряжение питания 115-230 В перем. тока 50/60 Гц
Потребляемая мощность 5 ВА
Тип измерения Измерение изоляции: 0...999 кОм/ВЫСОКИЙ
Измерение импеданса: 0...999 кОм
Измерение температуры с помощью Rd PT100 или 2/3-проводного термощупа - 0...250 °C
Измерение тока с помощью внешнего ТТ с вторичным 5 A
Локальная сигнализация Сопротивление изоляции сигнализация по всей шкале и замыкание на землю
Измеренное значение температуры 0...200 °C для канала 1
Измеренное значение температуры 0...200 °C для канала 2
Измеренное значение тока 0...999 A
Значение импеданса изоляции
Настройка параметров
Устройство не подключается к линии
состояние релейного выхода
Значение мощности линии связи с землей
Минимальные значения изоляции и максимальные значения температуры и тока
Тип управляющего сигнала Непрерывный компонент с цифровым фильтром
Установка порога Низкая изоляция 50...500 кОм, точность 5%, гистерезис 5%, задержка настройки
Перегрев 0...200 °C, точность 2%
Перегрузка по току 1...999 A, погрешность 2%
Низкое сопротивление (деактивируемое)
Устройство, не подключенное к линии (Link-Fail)
Время отклика 3 с
Измеряемый ток (макс.) 1 мА
Измерительное напряжение (макс.) 24 В пост. тока
Внутреннее сопротивление 200 кОм
Функция тестирования Локальная
Выходной контакт 1 переключение (TRIP)
5 A (250 VCA)
---
