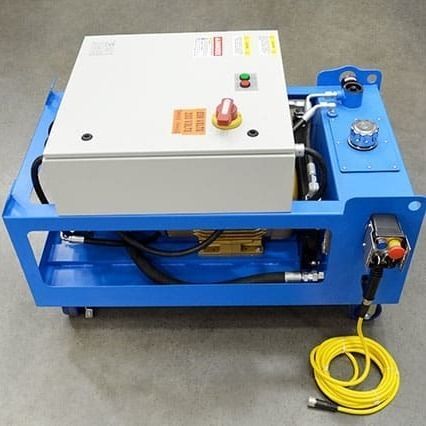

Гидравлический блок с гидравлическим двигателем HP series

для станковстационарный

Обзор
Гидравлическая силовая установка CLIMAX разработана для обеспечения надежной и высокопроизводительной гидравлической мощности для переносных станков в условиях тяжелых полевых работ. Предназначена для поддержки систем обработки CLIMAX, каждая единица обеспечивает постоянный расход и давление для плавной и точной работы в промышленных условиях, таких как тяжёлое производство, энергетика и инфраструктурные проекты.

Конфигурации

• Доступные варианты мощности: 10 HP и 25 HP.
• Опции сетевого напряжения: 208–230 V, 230 V, 380–415 V, 460 V и 575 V (различные конфигурации электросети в зависимости от требований приложения).

Преимущества продукта
Качество и универсальность

• Прочный каркас с полиуретановыми колесами 6 дюймов (152,4 мм) для мобильности в полевых условиях.
• Поддержка широкого диапазона сетевых напряжений с вариантами 10 или 25 HP для разных применений.
• Удалённый пульт для удобства работы в ограниченном пространстве.
• 3-осевой подвесной пульт управления в стандартной комплектации для использования с линейными фрезерными станками.
• Быстросъёмные соединители для быстрого подсоединения шлангов; доступны стандартные Parker серии 60 или плоские безпролитные соединители, совместимые с ISO 16028.
• Ручной сбросной клапан для сброса захваченного давления, обеспечивающий быструю и безопасную подсоединение шлангов.

Надёжная работа

• Насос с переменным рабочим объёмом обеспечивает повышенную мощность, улучшенные характеристики и точное управление скоростью; обеспечивает полный крутящий момент во всём диапазоне скоростей.
• Клапан противовеса (counterbalance) стандартно установлен в моделях HP1000 и HP2500 для стабильной работы при прерванных резах и движениях вверх/вниз.
• Радиатор с вентиляторным охлаждением предотвращает перегрев масла и потерю мощности.
• Встроенный манометр фильтра для наглядного контроля необходимости замены фильтрующего элемента.

Встроенные функции безопасности

• Гидравлический замок (в моделях HP1000 и HP2500) предотвращает смещение или провисание инструмента; автоматически сбрасывается при нажатии кнопки пуска на пульте.
• Выключатель с возможностью блокировки на главном питании в соответствии с требованиями OSHA.
• Главный автоматический выключатель для защиты ответвлённой линии в соответствии с требованиями NEC.
• Встроенный предохранительный клапан системы и манометр системы для безопасности оператора.
• Монитор последовательности фаз защищает гидравлический насос от обратного вращения, работы в однофазном режиме и значительных перекосов напряжения.
• Сертификация CE и соответствие требованиям OSHA, NFPA 70 и NFPA 79.

Техническая таблица
Мощность: 10 HP и 25 HP
Общее правило: 1 HP (746 ватт) = 1 gpm при 1500 psi (103 bar)
Фактическая формула: 1 HP = psi x gpm / 1714
Пример: 1500 psi (103 bar) x 1 gpm / 1714 = 0.875 HP

Технические характеристики

• Варианты мощности: 10 HP, 25 HP.
• Опции сетевого напряжения: 208–230 V, 230 V, 380–415 V, 460 V, 575 V (в зависимости от конфигурации страны).
• Гидравлический насос переменного рабочего объёма для полного крутящего момента во всём диапазоне скоростей.
• Клапан противовеса стандартно на HP1000 и HP2500.
• 3-осевой подвесной пульт (стандарт для линейного фрезерования) и удалённое управление пультом.
• Быстросъёмные соединители: Parker серия 60 или плоские безпролитные ISO 16028.
• Ручной сбросной клапан для безопасного подсоединения шлангов.
• Вентиляторное охлаждение теплообменника для контроля температуры масла.
• Встроенный индикатор фильтра для обслуживания.
• Гидравлический замок для предотвращения смещения инструмента (HP1000/HP2500).
• Выключатель с блокировкой и главный автомат для электробезопасности.
• Монитор последовательности фаз для защиты от обратного вращения и однофазности.
• Соответствие: CE, OSHA, NFPA 70, NFPA 79.
• Разработано для поддержки переносных станков в тяжёлом производстве, энергетике и инфраструктурных полях.
