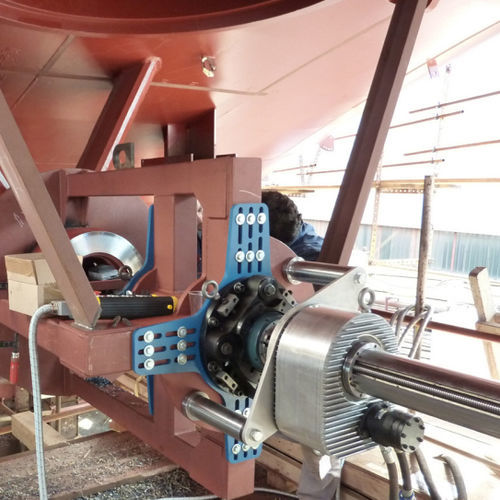

Переносной расточный аппарат для шлифовки BB7100

Обзор продукта
CLIMAX BB7100 — модульный станок для расточки в линию большой пропускной способности, разработанный для прецизионной расточки при ремонте тяжелой техники, промышленном обслуживании и изготовлении. Ходы расточки ограничиваются только длиной штанги; модульные опоры подшипников и взаимозаменяемые компоненты обеспечивают быструю конфигурацию для работ на месте или в цехе.

Преимущества продукта

• Переносная конструкция с мощностью стационарной машины: гидропривод обеспечивает высокий крутящий момент на штанге для расточки больших диаметров.
• Гидромотор высокого крутящего момента (пример: 11,3 in³ / 185 cm³, прибл. 2280 ft‑lb / 3090 N•m при 29 об/мин).
• Широкий диапазон обработки: диаметры расточки 10,25–58,25 in (260,4–1479,6 мм); диапазон обработки торца 9,6–62,5 in (243,8–1587,5 мм).
• Модульные компактные компоненты для быстрого монтажа; многие детали поднимаются вручную для сокращения простоя.
• Опциональные двухдействующие руки для расточки/фрезерования торца и возможность двухголовой работы для комбинированных или параллельных операций.
• Хромированные стержни с протяжкой (gun-drilled) с прямолинейностью 0,001 in на фут и опцией оптических мишеней.
• Совместимость с промышленными стандартными инструментами, номинальный квадратный хвостовик 1 in (25,4 мм); регулируемая полугайка и регулировка зазора для обслуживания в полевых условиях.

Конструкция и характеристики

• Модульный инструментальный картер с разделенной рамой передает силы резания непосредственно на штангу через регулируемые направляющие подошвы.
• ID и торцевые подшипники выполнены с шарообразными коническими роликовыми подшипниками; торцевая опора регулируется ±0,625 in (15,9 мм) для центрирования.
• Полная длина квадратных направляющих на руках расточки/фрезерования торца для быстрой установки; поворотный инструментальный пост для гибких конфигураций.
• Инструментальный картер Net-fit может зажиматься для обтачивания торца или регулироваться для расточки, чтобы устранить зазоры и максимизировать жесткость.

Технические характеристики
Диаметр штанги: 5 in (127 мм)
Диаметр расточки: 10,25 – 58,25 in (260,4 – 1479,6 мм)
Макс. ход: ограничен длиной штанги
Крутящий момент на штанге: 750 – 2900 ft‑lb (1020 – 3930 N•m)
Вариант питания: гидравлический

Технические данные

• Модель: BB7100
• Диаметр штанги: 5 in (127 мм)
• Диапазон диаметров расточки: 10,25 – 58,25 in (260,4 – 1479,6 мм)
• Макс. ход: полная длина, зависит от длины штанги
• Крутящий момент на штанге: 750 – 2900 ft‑lb (1020 – 3930 N•m)
• Вариант питания: гидромотор (пример 11,3 in³ / 185 cm³)
• Модульная конструкция с тремя взаимозаменяемыми опорами подшипников
• Опциональные двухдействующие рукава; поддержка двухголовой работы
• Принимает стандартные промышленные инструменты, 1 in (25,4 мм) квадратный хвостовик
• Хромированные, просверленные стержни; доступны оптические мишени
