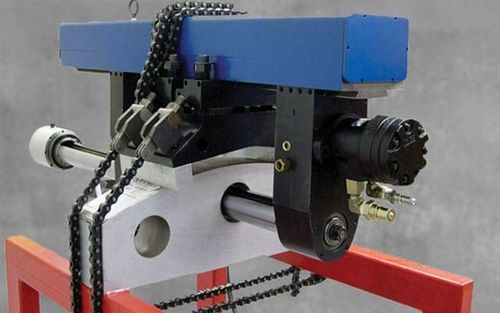

Горизонтальный расточной станок BB5500

для крупногабаритных деталейкомпактныйвысокой точности

Обзор
CLIMAX BB5500 разработан для высокоточной расточки отверстий под болты в муфтах турбин и крупных вращающихся агрегатов. Предназначенный для расточки подошвенных отверстий в крупных муфтах и фланцах, BB5500 обеспечивает жесткость и точность для получения прямых, круглых отверстий с точной посадкой болтов.

Полевое обслуживание и области применения
Создан для эффективной полевой обработки: BB5500 быстро устанавливается и надежно работает в стесненных условиях, где обычные расточные станки неприменимы. Функции быстрой настройки и повторяемой точности снижают простой при капитальном ремонте турбин и техническом обслуживании. Подходит для турбинных муфт и других крупных применений муфт, минимизируя время простоя и переделки.

Преимущества продукта

• Мощный, универсальный и прост в эксплуатации.
• Растачивает точно выровненные отверстия под болты с первого прохода.
• Исключает длительные операции хонингования.
• Универсальная система крепления муфты адаптируется к стандартным размерам турбинных муфт.
• Быстрое снятие расточной штанги без нарушения настройки для измерений и инспекции.
• Несколько вариантов подачи, включая реверсивную механическую подачу для ограниченных пространств для обратной развёртки и зенковки.
• Электрическая подача позволяет реверс и быстрый возврат инструмента.
• Несколько вариантов привода: пневматический, гидравлический или индивидуальный электрический.
• Поддерживает резцы HSS или твердосплавные.
• Компактная конструкция: чрезвычайно жесткая и компактная; установка одним оператором подходит для стесненных мест.
• Минимальный зазор для приводного вращения и осевой подачи: 2,0 in (50,8 mm) между наружным диаметром ступицы муфты и центром болта.

Технические характеристики

• Модель: BB5500
• Бренд: CLIMAX
• Диаметр штанги: 2,5 in или опционально 1,875 in (63,5 mm или опционально 47,6 mm)
• Диапазон расточки: 2,1–4,2 in (53,3–106,7 mm)
• Макс. ход: длина штанги
• Крутящий момент на штанге: 65 ft-lb (88,1 N·m)
• Варианты питания: пневматический или гидравлический (доступен индивидуальный электрический привод)
