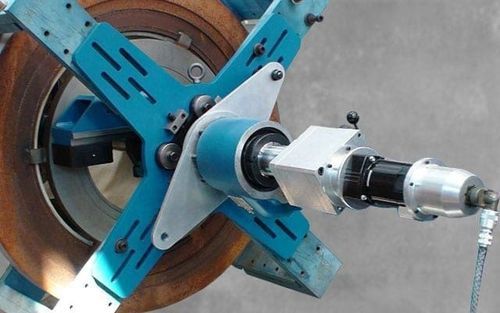

Переносной расточный аппарат для шлифовки BB6100

Обзор
Портативная линейная расточная машина с подвижной головой CLIMAX BB6100 сочетает точность и компактную модульную конструкцию. Подходит для работ по обслуживанию, ремонту и производству, обеспечивая широкий диапазон диаметров расточки при сохранении точности и жесткости. Модульные компоненты и принадлежности для расточки торца сокращают время настройки и демонтажа на объекте.

Преимущества продукта

• Мощная и компактная: портативная конструкция для выездных работ. Гидромотор 11.3 in³ (185.3 cm³); ориентировочный крутящий момент 1435 ft•lb (1945.6 N•m) при 33 об/мин.
• Универсальный диапазон обработки: диаметры расточки 8,8–40,8" (223,5–1036,3 мм); диапазон обтачивания (с принадлежностями) 7,5–42,1" (190,5–1069,3 мм). Опционные двусторонние рычаги расточки/обтачивания для комбинированных операций без замены оборудования.
• Простая настройка и центрирование: подшипники ID и end‑mount со сферическими коническими роликовыми подшипниками для быстрой установки/снятия вала; допускается до 1,5° неконцентричности при монтаже. Точное регулирование торцевых подшипников ±0,625" (15,9 мм).
• Гибкость оснастки: держатель инструмента Net Fit принимает стандартные инструменты с квадратным хвостовиком 3/4" (19,1 мм). Поворотный держатель и конфигурации переднего/заднего расточного узла позволяют одновременно использовать два расточных узла.
• Качественная и обслуживаемая конструкция: модульный держатель инструмента передает силы резания на вал через регулируемые направляющие башмаки. Хромированные валы с прямолинейностью 0,001" на фут (0,0254 на 304,8 мм). Съемная полугаёка и гайка регулировки люфта обеспечивают обслуживание в полевых условиях.

Ключевые характеристики
СПЕЦИФИКАЦИИ | ДЮЙМ | МЕТРИКА
Диаметр вала | 3.5" | 88,9 мм
Диаметр расточки | 8,8 – 40,8" | 223,5 – 1036,3 мм
Макс. ход | length of bar | length of bar
Крутящий момент на валу | 470 – 1820 ft‑lb | 637,2 – 2467,6 N•m
Питание | Гидравлика | Гидравлика

Характеристики / технические спецификации

• Модель: CLIMAX BB6100
• Диаметр вала: 3,5" (88,9 мм)
• Диаметр расточки: 8,8 – 40,8" (223,5 – 1036,3 мм)
• Макс. ход: длина вала (конфигурируется в зависимости от установки)
• Крутящий момент на валу: 470 – 1820 ft‑lb (637,2 – 2467,6 N•m)
• Гидромотор: 11,3 in³ (185,3 cm³), ориентировочно 1435 ft•lb (1945,6 N•m) при 33 об/мин
• Диапазон обтачивания (с принадлежностями): 7,5 – 42,1" (190,5 – 1069,3 мм)
• Оснастка: принимает 3/4" (19,1 мм) инструменты с квадратным хвостовиком; Net Fit держатель с регулировочными направляющими и съемной полугаекой
• Подшипники: сферические конические роликовые для ID и End‑Mount; тонкая регулировка ±0,625" (15,9 мм)
• Конструкция: модульный дизайн; хромированные валы, прямолинейность 0,001"/ft (0,0254/304,8 мм); гайка регулировки люфта для полевых работ
