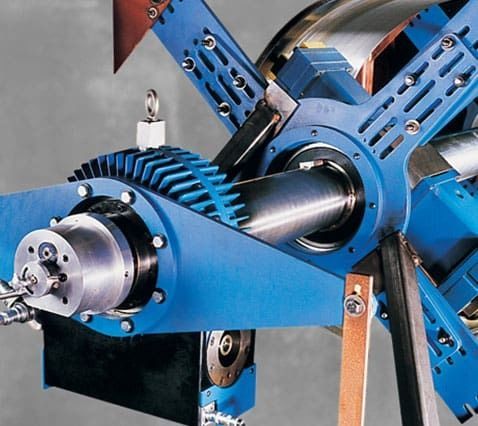

Переносной расточный аппарат для шлифовки BB8100

Обзор
CLIMAX BB8100 — портативный линейно-расточной станок, универсальная модель для прецизионного линейного растачивания как на площадке, так и в цехе. Разработан для быстрой и гибкой наладки, обеспечивает высокое соотношение мощности и массы и работу на высоких скоростях, повышая производительность. Компактная модульная конструкция позволяет быстро мобилизовать оборудование, сократить время настройки и поддерживать строгие допуски при обработке широкого спектра ремонтных и производственных задач.

Возможности и применение
Предназначен для крупномасштабных работ; BB8100 обрабатывает диаметры от 14,5 до 85,6 дюйма (368,3–2174,2 мм). Комбинируя значительную растачивающую способность с эффективным рабочим пространством, станок минимизирует простои и максимизирует производительность обработки — подходит для ремонта тяжёлой техники, строительства, горнодобывающей промышленности и промышленного обслуживания.

Ключевые особенности

• Портативное решение для линейного растачивания для выездных работ и цехов с модульными компонентами для быстрой установки.
• Опция гидромотора; примерный объём 11,3 in³ (185,3 cm³), обеспечивающий ~4783 ft•lb (6484,9 N•m) крутящего момента на штанге при 15,1 об/мин.
• Диапазон расточки 14,5 – 85,6 in (368,3 – 2174,2 mm); торцевые обработки 14 – 97,7 in (355,6 – 2481,6 mm) с соответствующими приспособлениями.
• Подшипники ID и End mount — сферические конические роликовые подшипники; торцевое крепление регулируется ±0,25 in (6,35 mm) для центрирования штанги.
• Опциональные двухдействующие рычаги растачивания/торцевой обработки расширяют диапазон и позволяют выполнять обе операции без смены оборудования; прямоугольные направляющие по длине рычагов для быстрой установки.
• Инструментальный держатель Net‑fit со скользящим/разделённым корпусом для упрощённой установки; зажимной механизм для фиксации на штанге при торцевой обработке; регулируемая/съёмная полугайка для гибкости.
• Поддержка конфигурации ведущая/ведомая расточная головка (возможна одновременная работа двух головок).
• Универсальный блок держателя инструментов принимает стандартные инструменты с номинальным квадратным хвостовиком 1 in (25,4 mm); держатель на рычаге поворачивается для гибких настроек, включая частичные консольные конфигурации.
• Модульная конструкция держателя инструментов передаёт силы обработки на штангу через регулируемые направляющие башмаки для повышения жёсткости.
• Твёрдо-хромированные штанги, прямые в пределах 0,001 in на фут (0,0254 на 304,8 mm); опционально доступны штанги с продольным сверлением и оптическими целями.
• Гайка для регулировки люфта позволяет проводить регулировку на месте для устранения люфта и продления срока службы.

Техническая таблица
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ДЮЙМЫ | МЕТРИЧЕСКИЙ
Диаметр стержня | 8 in | 203,2 mm
Диаметр растачивания | 14,5 – 85,6 in | 368,3 – 2174,2 mm
Макс. ход | длина стержня | длина стержня
Крутящий момент на стержне | 3350 – 6068 ft•lb | 4542 – 8227 N•m
Опция питания | Гидравлический | Гидравлический

Технические примечания и особенности

• Инструментальный держатель Net‑fit с разделённой рамой для упрощения монтажа и зажима на стержне.
• Регулируемая/съёмная полугайка для удобства при обработке нескольких отверстий и снятия держателя инструмента.
• Прямоугольные направляющие по всей длине рычагов для быстрого позиционирования и надёжного зажима.
• Держатель инструмента принимает 1 in (25,4 mm) квадратный хвостовик; поворотный держатель позволяет вариативные конфигурации.
• Опциональные комплектующие: двухдействующие рычаги растачивания/торцевой обработки, торцевые приспособления, устройства осевой подачи, индикаторы и оптические цели для стержней с продольным сверлением.

Технические характеристики

• Модель: BB8100
• Марка: CLIMAX
• Диаметр стержня: 8 in (203,2 mm)
• Диапазон диаметров расточки: 14,5 – 85,6 in (368,3 – 2174,2 mm)
• Диапазон торцевой обработки (с принадлежностями): 14 – 97,7 in (355,6 – 2481,6 mm)
• Крутящий момент на стержне: 3350 – 6068 ft•lb (4542 – 8227 N•m)
• Опция питания: Гидравлический (пример гидромотора: 11,3 in³ / 185,3 cm³ ≈ 4783 ft•lb / 6484,9 N•m @ 15,1 rpm)
• Инструменты: принимает стандартные инструменты с 1 in (25,4 mm) квадратным хвостовиком; поддерживает конфигурации передней/задней головок
• Конструкция: твёрдо-хромированные штанги; опциональные штанги с продольным сверлением и оптическими целями; регулируемая/съёмная полугайка; гайка регулировки люфта
• Типичные области применения: ремонт тяжёлой техники, строительство, горнодобывающая промышленность, промышленное техническое обслуживание
