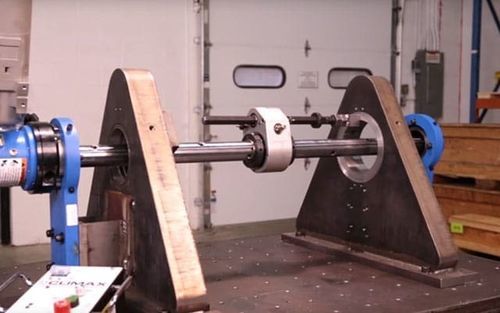

Переносной расточный аппарат для шлифовки BB5000

для сверлениядля покрытия сварных швов

Описание
CLIMAX BB5000 — компактная, многофункциональная и высокомоментная установка для линейного растачивания, предназначенная для линейного растачивания, растачивания вслепую, сверления, обточки и ремонта клапанов в стеснённых условиях. Конструкция со сквозной штангой и модульными компонентами обеспечивает необходимую мощность и точность позиционирования для сложных промышленных работ.

Области применения
Применяется для выездного ремонта, технического обслуживания и производственного механического ремонта в строительстве, горной отрасли, энергетике и тяжёлой промышленности. Конфигурируется для восстановления отверстий, седел клапанов, отверстий для штифтов и других работ на месте при ограниченном доступе.

Ключевые особенности

• Быстрая модульная установка с литыми установочными коническими втулками и запатентованными опорами с шарнирными подшипниками для оперативного выравнивания и жёсткого крепления.
• Запатентованная система шарнирных подшипников допускает до 5° несоосности, упрощая оснастку.
• Высокая способность к передаче крутящего момента: ротационный привод может обеспечивать до 650 ft‑lbs (881 N·m) на штанге; стандартное передаточное число 4:1; доступны опции 12:1 или червячного редуктора.
• Конструкция со сквозной штангой позволяет размещать привод и подачу в любом месте штанги, включая монтаж между подшипниками для особо стеснённых условий.
• Несколько конфигураций двигателя: электрический (обратимый), сервопривод, гидравлика или пневматика; быстрая замена двигателя на двух болтах; доступен комплект конверсии на сервопривод.
• Компактный габарит для работы при низком зазоре; длины штанг 4–24 ft, штанги выпрямлены и имеют квадратные расточенные отверстия ½" (12 mm) для инструмента.
• Широкий набор аксессуаров для растачивания вслепую, сверления, обточки, ремонта клапанов и быстрой интеграции с CLIMAX Auto Bore Welders.

Установка и производительность

• Типичное время установки у опытного оператора: 30 минут или меньше при использовании модульных компонентов и установочных конических втулок.
• Тяжёлые шарнирные опоры обеспечивают жёсткое и повторяемое крепление к заготовке, повышая точность обработки и производительность.

Документация и поддержка (доступные материалы)

• Брошюра / технический лист по станку BB5000 для линейного растачивания.
• Руководство по эксплуатации для моделей BB4500 и BB5000.
• Документация по аксессуарам и наборам: комплект конверсии на сервопривод, 120V комплект для растачивания, полевой сервисный комплект для осевой единицы, консольный монтаж, фейсинговые головки, микрорегулируемая растачивающая головка, регулятор скорости, и т.д.

Технические характеристики (резюме)

• Диаметр штанги: стандарт 2.25" или опция 1.25" (57,2 mm или 31,8 mm).
• Диапазон диаметров растачивания: 1,5 – 24" (38,1 – 609,6 mm).
• Максимальный ход: 36" (914,4 mm).
• Крутящий момент на штанге: номинальное значение в таблице 40 ft‑lb (54,2 N·m); привод может обеспечивать до 650 ft‑lbs (881 N·m) при соответствующих вариантах редукции.
• Варианты питания: электрический (обратимый), сервопривод, гидравлический, пневматический.
• Длина штанг в наличии: 4 – 24 ft (1 219,2 – 7 315,2 mm); выпрямленные штанги с ½" или 12 mm квадратными инструментальными отверстиями.
