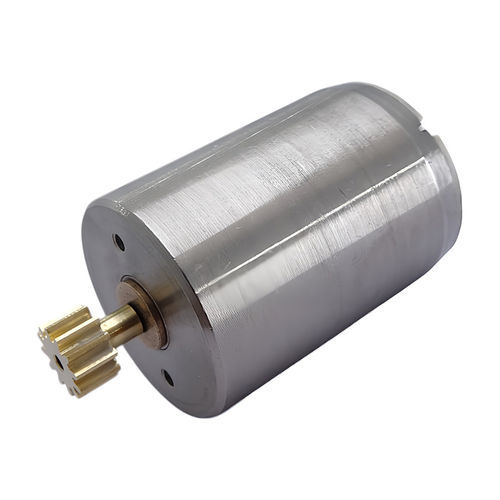

Двигатель DC A22C-27

5Vбез сердечникадля переносных электроинструментов

Обзор
Coreless-двигатели серии A22C (наружный диаметр φ22 мм) от C.I. TAKIRON. Семейство A22C включает несколько подмоделей, используемых в приборах для геодезии и в высоконапорных гвоздильных машинах (примеры: A22C-12, A22C-24). Эскизные чертежи и CAD-данные доступны для скачивания в материалах по продукту (на страницах продукта указываются outline/CAD-ресурсы, если имеются).

Серия продукта (выбранные модели и техническая таблица)
Столбцы: Модель | Наружный диаметр [mm] | Длина [mm] | Применяемое напряжение [V] | Сопротивление клемм [Ω] | Скорость холостого хода [r/m] | Ток холостого хода [mA] | Пусковой ток [mA] | Пусковой момент [mN·m] | КПД [%] | Выход [W]
A22C-32 | 22 | 25.3 | 24.0 | 78.8 | 9,840 | 6 | 305 | 6.82 | 73.9 | 1.76
A22C-31 | 22 | 25.3 | 7.2 | 1.74 | 13,500 | 105 | 4,138 | 20 | 70.7 | 7.08
A22C-26 | 22 | 25.3 | 7.2 | 1.35 | 14,000 | 85 | 5,350 | 25.4 | 76.4 | 9.33
A22C-25 | 22 | 25.3 | 12.0 | 200 | 2,420 | 2 | 60 | 2.7 | 66.8 | 0.17
A22C-24 | 22 | 25.3 | 6.0 | 1.15 | 13,400 | 120 | 5,200 | 21.2 | 71.9 | 7.45
A22C-13 | 22 | 25.3 | 12.0 | 11.6 | 9,800 | 12 | 1,034 | 11.8 | 79.6 | 3.03
A22C-12 | 22 | 25.3 | 6.0 | 3.3 | 10,100 | 31 | 1,818 | 10 | 75.6 | 2.64
A22C-05 | 22 | 25.3 | 3.0 | 0.8 | 10,200 | 55 | 3,750 | 10.2 | 77.2 | 2.73
A22C-03 | 22 | 25.3 | 6.0 | 6.6 | 5,700 | 15 | 909 | 8.84 | 76.0 | 1.32
A22C-01 | 22 | 25.3 | 12.0 | 12.8 | 8,900 | 15 | 938 | 11.7 | 76.3 | 2.72
A22C-33 | 22 | 30.3 | 24.0 | 15.8 | 10,890 | 9 | 1,519 | 31.6 | 85.2 | 9.01
A22C-30 | 22 | 30.3 | 6.0 | 111.5 | 1,100 | 2 | 54 | 2.6 | 65.2 | 0.07
A22C-29 | 22 | 30.3 | 6.0 | 87.8 | 1,160 | 2 | 68 | 3.18 | 68.7 | 0.10
A22C-28 | 22 | 30.3 | 6.0 | 1.14 | 13,500 | 95 | 5,263 | 21.5 | 74.9 | 7.62
A22C-27 | 22 | 30.3 | 5.5 | 1.55 | 8,500 | 25 | 3,550 | 21.6 | 83.9 | 4.81
A22C-04 | 22 | 30.3 | 6.0 | 5.0 | 6,100 | 20 | 1,200 | 10.9 | 75.8 | 1.74
A22C-14 | 22 | 30.3 | 24.0 | 14.1 | 12,000 | 20 | 1,700 | 31.7 | 79.5 | 9.97
A22C-33 (детализированная версия) | 22 | 30.3 | 24.0 | 15.8 | 10,890 | 9 | 1,519 | 31.6 | 85.2 | 9.01

Возможные варианты настройки (общие)

• Gear head
• Lead pin
• Lead wire
• Ball bearing
• Grounding terminal

Примечания
Записи о продукте содержат таблицы спецификаций для каждой модели (скорость, токи, момент, КПД, выход). Некоторые модели A22C имеют разные длины (типичные длины: 25.3 мм и 30.3 мм) и различное применяемое напряжение в зависимости от модели (примеры: 3.0 V, 6.0 V, 7.2 V, 12.0 V, 24.0 V). Эскизные чертежи и CAD-данные (если доступны) предоставляются в карточке продукта.

Технические характеристики / спецификации

• Название серии: A22C series
• Производитель / Марка: C.I. TAKIRON
• Наружный диаметр: φ22 mm (серия)
• Типичные длины: 25.3 mm, 30.3 mm (в зависимости от модели)
• Применяемые напряжения (примеры по моделям): 3.0 V, 6.0 V, 7.2 V, 12.0 V, 24.0 V
• Ключевые электрические/механические данные по моделям: сопротивление клемм (Ω), скорость холостого хода (r/m), ток холостого хода (mA), пусковой ток (mA), пусковой момент (mN·m), КПД (%), выход (W)
• Варианты настройки: Gear head, Lead pin, Lead wire, Ball bearing, Grounding terminal
