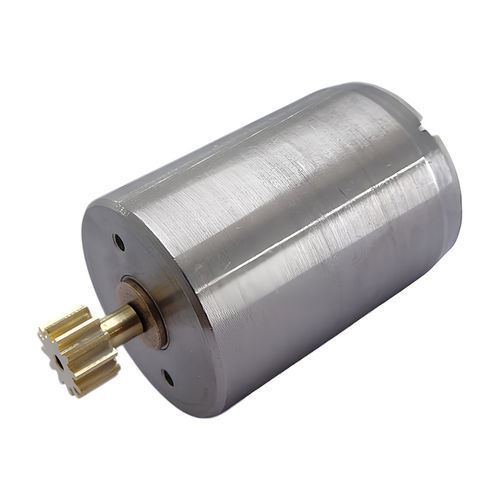

Двигатель DC A22C-28

6 Вбез сердечника

Обзор
Серия A22C двигателей без сердечника (внешний диаметр φ22 мм) включает несколько подмоделей, оптимизированных для различных напряжений и применений. По каждой модели приведены характеристики: скорость вращения, токи, крутящий момент, КПД и мощность. Чертежи габаритов и CAD-данные доступны для загрузки на странице продукта каждой модели.

Модели и характеристики (по модели)
Заголовок: Model Name, Outer Diameter [mm], Length [mm], Applied Voltage [V], Terminal resistance [Ω], No Load Rotation Speed [r/m], No Load Current [mA], Startup Current [mA], Startup Torque [mN･m], Max Efficiency [%], Max Output [W]
A22C-32, 22, 25.3, 24.0, 78.8, 9,840, 6, 305, 6.82, 73.9, 1.76
A22C-31, 22, 25.3, 7.2, 1.74, 13,500, 105, 4,138, 20, 70.7, 7.08
A22C-33, 22, 30.3, 24.0, 15.8, 10,890, 9, 1,519, 31.6, 85.2, 9.01
A22C-30, 22, 30.3, 6.0, 111.5, 1,100, 2, 54, 2.6, 65.2, 0.07
A22C-29, 22, 30.3, 6.0, 87.8, 1,160, 2, 68, 3.18, 68.7, 0.10
A22C-28, 22, 30.3, 6.0, 1.14, 13,500, 95, 5,263, 21.5, 74.9, 7.62
A22C-27, 22, 30.3, 5.5, 1.55, 8,500, 25, 3,550, 21.6, 83.9, 4.81
A22C-14, 22, 30.3, 24.0, 14.1, 12,000, 20, 1,700, 31.7, 79.5, 9.97
A22C-04, 22, 30.3, 6.0, 5.0, 6,100, 20, 1,200, 10.9, 75.8, 1.74
A22C-05, 22, 25.3, 3.0, 0.8, 10,200, 55, 3,750, 10.2, 77.2, 2.73
A22C-03, 22, 25.3, 6.0, 6.6, 5,700, 15, 909, 8.84, 76.0, 1.32
A22C-01, 22, 25.3, 12.0, 12.8, 8,900, 15, 938, 11.7, 76.3, 2.72
A22C-13, 22, 25.3, 12.0, 11.6, 9,800, 12, 1,034, 11.8, 79.6, 3.03
A22C-12, 22, 25.3, 6.0, 3.3, 10,100, 31, 1,818, 10, 75.6, 2.64
A22C-26, 22, 25.3, 7.2, 1.35, 14,000, 85, 5,350, 25.4, 76.4, 9.33
A22C-25, 22, 25.3, 12.0, 200, 2,420, 2, 60, 2.7, 66.8, 0.17
A22C-24, 22, 25.3, 6.0, 1.15, 13,400, 120, 5,200, 21.2, 71.9, 7.45

Настраиваемые элементы (доступны для многих моделей A22C)

• Gear head (редуктор)
• Lead pin (контактный штырь)
• Lead wire (выводной провод)
• Ball bearing (шариковый подшипник)
• Grounding terminal (клемма заземления)

Применения и примечания
Серия A22C (внешний диаметр φ22 мм) включает подмодели, используемые в геодезических приборах и высоконапорных гвоздезабивателях (некоторые подмодели продаются/применяются для этих задач). Для отдельных моделей доступны чертежи и CAD-данные. Показанные значения характеристик соответствуют опубликованным данным по каждой модели (скорость вращения, токи, крутящий момент, КПД, мощность).

Технические характеристики

• Название серии: A22C
• Внешний диаметр: φ22 мм (стандарт серии)
• Длины: обычно 25.3 мм или 30.3 мм в зависимости от модели
• Прилагаемые напряжения: различные (примеры: 3.0 V, 6.0 V, 7.2 V, 12.0 V, 24.0 V)
• Диапазон сопротивления клемм: примеры от 0.8 Ω до 200 Ω (в зависимости от модели)
• Скорости вращения на холостом ходу: от ~1,100 r/m до ~14,000 r/m в зависимости от модели
• Пусковой момент и пусковые токи значительно различаются по моделям; см. таблицу выше для точных значений
• Типичные настраиваемые опции: редуктор, контактный штырь, выводной провод, шариковый подшипник, клемма заземления
• Datasheets/CAD/габаритные чертежи предоставляются по модели (доступны для загрузки на страницах продуктов)
