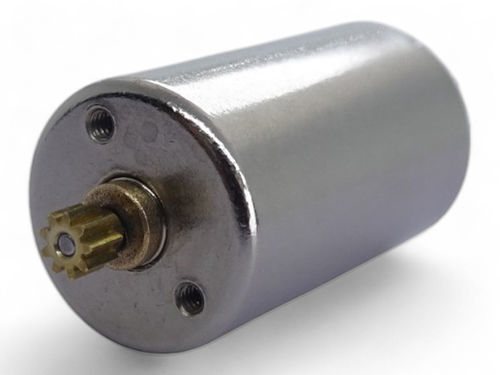

Двигатель DC A12C-28

9Vбез сердечника

Обзор Бессердечниковый двигатель C.I. TAKIRON серии A12C (внешний диаметр φ12,4 мм). На этой странице приведены технические характеристики серии A12C и ее субмоделей, используемых в таких приложениях, как стоматологические устройства (A12C-30), однообъективные зеркальные камеры (A12C-31), камеры наблюдения (A12C-20) и т. д. Подробные спецификации, чертежи и CAD-данные представлены для каждой субмодели на странице. Серия продуктов - ключевые модели (таблица) Название модели | Внешний диаметр [мм] | Длина [мм] | Применяемое напряжение [В] | Сопротивление клемм [Ω] | Скорость вращения без нагрузки [об/м] | Ток без нагрузки [мА] | Ток запуска [мА] | Крутящий момент [мНгм] | КПД [%] | Мощность [Вт] A12C-37 | 12,4 | 21,5 | 9,2 | - | 21,500 | 30 | 3,016 | 12,1 | 81 | 6,8 A12C-33 | 12,4 | 21,5 | 3,0 | 9,47 | 5,310 | 7 | 317 | 1,63 | 72,5 | 0,23 A12C-32 | 12,4 | 21,5 | 9,2 | 2,67 | 24,800 | 40 | 3,450 | 11,9 | 79,6 | 7,76 A12C-30 | 12,4 | 21,5 | 3,7 | 0,94 | 20,200 | 40 | 3,936 | 6,75 | 80,9 | 3,57 A12C-23 | 12,4 | 21,5 | 6,0 | 3,86 | 18,400 | 40 | 1,555 | 4,6 | 70,5 | 2,21 A12C-20 | 12,4 | 21,5 | 6,0 | 28,5 | 5,820 | 4 | 211 | 1,99 | 74,3 | 0,30 A12C-14 | 12,4 | 21,5 | 12,0 | 49,0 | 10,400 | 16 | 245 | 2,36 | 55,4 | 0,64 A12C-13 | 12,4 | 21,5 | 6,0 | 2,9 | 19,200 | 50 | 2,069 | 5,88 | 71,3 | 2,96 A12C-36 | 12,4 | 24,8 | 6,0 | 1,60 | 20,100 | 45 | 3,750 | 10,4 | 79,3 | 5,5 A12C-31 | 12,4 | 24,8 | 11,1 | 2,40 | 24,800 | 35 | 4,620 | 19,4 | 83,3 | 12,6 A12C-40 | 12,4 | 30,8 | 6,0 | 3,12 | 11,200 | 25 | 1,923 | 9,58 | 78,5 | 2,81 A12C-38 | 12,4 | 30,8 | 11,1 | 2,85 | 18,000 | 25 | 3,895 | 22,6 | 84,6 | 10,7 A12C-35 | 12,4 | 30,8 | 6,0 | 1,25 | 17,000 | 40 | 4,800 | 15,9 | 82,6 | 7,08 A12C-34 | 12,4 | 30,8 | 5,0 | 4,20 | 8,400 | 20 | 1,190 | 6,54 | 75,8 | 1,4 A12C-29 | 12,4 | 30,8 | 12,0 | 14,1 | 10,000 | 12 | 850 | 9,47 | 77,6 | 2,48 A12C-28 | 12,4 | 30,8 | 9,0 | 1,80 | 19,700 | 35 | 5,000 | 21,5 | 84,0 | 11,1 A12C-25 | 12,4 | 30,8 | 6,0 | 2,27 | 13,000 | 35 | 2,640 | 11,3 | 78,3 | 3,86 A12C-24 | 12,4 | 30,8 | 6,0 | 2,73 | 11,000 | 30 | 2,200 | 11,1 | 78,0 | 3,21 A12C-22 | 12,4 | 30,8 | 6,0 | 14,6 | 5,900 | 10 | 410 | 3,79 | 71,2 | 0,59 A12C-18 | 12,4 | 30,8 | 3,6 | 0,82 | 14,650 | 65 | 4,375 | 9,96 | 77,1 | 3,82 A12C-17 | 12,4 | 30,8 | 8,0 | 3,25 | 13,650 | 27 | 2,462 | 13,5 | 80,2 | 4,82 A12C-16 | 12,4 | 30,8 | 7,4 | 2,55 | 15,000 | 40 | 2,902 | 13,3 | 77,9 | 5,22 A12C-15 | 12,4 | 30,8 | 12,0 | 22,0 | 10,200 | 15 | 545 | 5,8 | 69,6 | 1,55 A12C-12 | 12,4 | 30,8 | 9,0 | 1,65 | 20,500 | 50 | 5,455 | 22,5 | 81,8 | 12,1 A12C-11 | 12,4 | 30,8 | 6,0 | 1,59 | 14,200 | 30 | 3,781 | 15 | 83 | 5,58 А12С-37 Детали продукта Название модели: A12C-37 Внешний диаметр [мм]: 12.4 Длина [мм]: 21.5 Применяемое напряжение [В]: 9,2 Сопротивление клемм [Ω]: - Скорость вращения без нагрузки [об/м]: 21 500 Ток без нагрузки [мА]: 30 Пусковой ток [мА]: 3,016 Крутящий момент [mN･m]: 12.1 Эффективность [%]: 81 Выходная мощность [Вт]: 6,8 Настраиваемые элементы

• Головка редуктора
• Штифт вывода
• Провод вывода
• Клемма заземления

Caractéristiques / spécifications techniques

• Серия: A12C (двигатели без сердечника, внешний диаметр φ12,4 мм)
• Представительная модель (подробно описана выше): A12C-37
• Основные характеристики A12C-37: Внешний диаметр 12,4 мм; Длина 21,5 мм; Номинальное/применяемое напряжение 9,2 В; Скорость холостого хода 21 500 об/мин; Ток холостого хода 30 мА; Пусковой ток 3 016 мА; Максимальный крутящий момент 12,1 мН-м; КПД 81%; Выходная мощность 6,8 Вт
• Множество субмоделей с различной длиной, напряжением и рабочими характеристиками для различных применений (камеры, стоматология, безопасность и т.д.)
