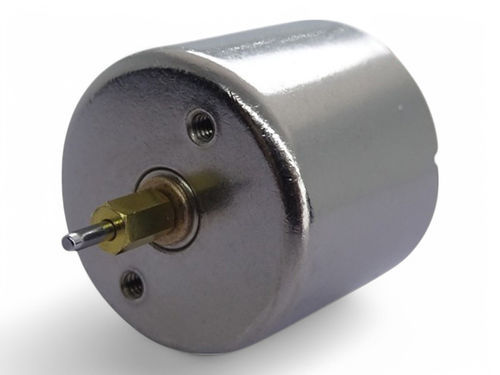

Двигатель DC A17B-41

18Vбез сердечникадля использования в медицине

Обзор Серия бессердечниковых двигателей A17B (внешний диаметр φ17,4 мм) от компании C.I. TAKIRON. Серия включает в себя несколько подмоделей (пример: A17B-43), используемых в небольших электрических устройствах, таких как вентиляторы для питаемых масок. Индивидуальные характеристики модели (скорость вращения, крутящий момент, ток, напряжение, сопротивление выводов, КПД, выходная мощность) представлены для каждой модели. На страницах, посвященных продукции, представлены галерейные изображения и видеоролик о продукции для репрезентативных моделей. Серия продуктов - модели и основные характеристики (таблица) Модель | Внешний диаметр [мм] | Длина [мм] | Применяемое напряжение [В] | Сопротивление клемм [Ω] | Скорость вращения [об/м] | Ток без нагрузки [мА] | Ток запуска [мА] | Крутящий момент [мН/м] | КПД [%] | Выходная мощность [Вт] A17B-43 | 17,4 | 15,8 | 3,7 | 1,50 | 16,140 | 32 | 2,467 | 5,26 | 78,5 | 2,22 A17B-42 | 17,4 | 15,8 | 4,8 | 1,70 | 22,100 | 40 | 2,824 | 5,69 | 77,6 | 3,29 A17B-33 | 17,4 | 15,8 | 4,5 | 1,73 | 18,000 | 40 | 2,601 | 6,02 | 76,7 | 2,84 A17B-28 | 17,4 | 15,8 | 4,8 | 3,69 | 14,000 | 20 | 1,300 | 4,13 | 76,7 | 1,51 A17B-19 | 17,4 | 15,8 | 4,5 | 6,4 | 10,300 | 20 | 703 | 2,77 | 69,1 | 0,75 A17B-18 | 17,4 | 15,8 | 4,5 | 4,7 | 12,100 | 20 | 957 | 3,26 | 73,2 | 1,03 A17B-44 | 17,4 | 18,4 | 12,0 | 7,8 | 17,900 | 15 | 1,535 | 9,63 | 81,2 | 4,52 A17B-41 | 17,4 | 18,4 | 18,0 | 13,4 | 22,300 | 16 | 1,340 | 10,1 | 79,3 | 5,89 A17B-40 | 17,4 | 18,4 | 12,0 | 5,19 | 22,000 | 25 | 2,310 | 11,77 | 80,3 | 6,78 A17B-39 | 17,4 | 18,4 | 7,4 | 2,90 | 18,100 | 20 | 2,550 | 9,8 | 83,1 | 4,65 A17B-37 | 17,4 | 18,4 | 5,5 | 2,09 | 17,850 | 25 | 2,630 | 7,59 | 81,5 | 3,55 A17B-35 | 17,4 | 18,4 | 12,0 | 7,00 | 20,200 | 15 | 1,715 | 9,56 | 82,2 | 5,06 A17B-34 | 17.4 | 18.4 | 9.0 | 4.39 | 19,100 | 20 | 2,050 | 9.05 | 81.2 | 4.52 A17B-30 | 17,4 | 18,4 | 4,5 | 1,45 | 14,500 | 20 | 3,100 | 9,07 | 84,6 | 3,44 A17B-29 | 17,4 | 18,4 | 7,4 | 2,35 | 22,000 | 30 | 3,150 | 9,93 | 81,4 | 5,72 A17B-27 | 17,4 | 18,4 | 4,8 | 1,90 | 17,500 | 25 | 2,535 | 6,51 | 81,1 | 2,98 A17B-26 | 17.4 | 18.4 | 4.8 | 2.28 | 15,000 | 25 | 2,110 | 6.30 | 79.4 | 2.47 A17B-25 | 17.4 | 18.4 | 4.5 | 1.26 | 16,350 | 30 | 3,570 | 9.23 | 82.5 | 3.95 A17B-24 | 17.4 | 18.4 | 4.5 | 1.26 | 15,400 | 27 | 3,571 | 9.82 | 83.4 | 3.96 A17B-23 | 17.4 | 18.4 | 4.5 | 1.28 | 18,400 | 35 | 3,516 | 8.05 | 81.0 | 3.88 A17B-22 | 17.4 | 18.4 | 6.0 | 2.15 | 19,000 | 25 | 2,791 | 8.27 | 82.0 | 4.11 A17B-21 | 17.4 | 18.4 | 4.5 | 1.43 | 16,500 | 26 | 3,147 | 8.06 | 82.6 | 3.48 A17B-20 | 17,4 | 18,4 | 4,5 | 3,4 | 10,600 | 16 | 1,324 | 5,24 | 79,2 | 1,45 A17B-17 | 17.4 | 18.4 | 4.5 | .30 | 13,800 | 21 | 1,500 | 4.54 | 77.7 | 1.64 A17B-16 | 17,4 | 18,4 | 4,5 | 2,0 | 15,100 | 25 | 2,250 | 6,26 | 80,0 | 2,48 A17B-11 | 17,4 | 18,4 | 4,5 | 2,8 | 12,000 | 25 | 1,607 | 5,58 | 76,6 | 1,75 A17B-08 | 17,4 | 18,4 | 4,5 | 2,1 | 12,700 | 24 | 2,143 | 7,09 | 80,0 | 2,36 A17B-07 | 17,4 | 18,4 | 4,5 | 2,5 | 14,000 | 25 | 1,800 | 5,37 | 77,8 | 1,97 Настраиваемые элементы

• Выводной штырь
• Выводной провод
• Клемма заземления

Примечания Значения технических характеристик (скорость вращения, ток, крутящий момент, КПД, выходная мощность, сопротивление клемм, приложенное напряжение, размеры) зависят от конкретной модели. Числовые данные по конкретной модели см. в таблице выше. характеристики / технические характеристики

• Название серии: серия A17B
• Производитель: C.I. TAKIRON Corporation.
• Типичный внешний диаметр: 17,4 мм (φ17,4 мм)
• Длина моделей: обычно от 15,8 мм до 18,4 мм в зависимости от модели
• Применяемое напряжение: диапазон от ~3,7 В до 18,0 В для всех моделей
• Сопротивление выводов: зависит от модели (примеры: 1,50 Ω - 13,4 Ω)
• Скорости вращения: модели охватывают ок. от 6 000 до 22 300 об/м в зависимости от модели и напряжения
• Диапазон крутящего момента: модели от ~2,77 до ~11,77 мН-м (согласно указанным данным)
• Эффективность и мощность: зависит от модели (примеры приведены в таблице моделей)
• Возможные опции: выводной штырь, выводной провод, клемма заземления
• Медиа: страницы моделей включают изображения продукта, галерею миниатюр и видеоролик(ы)
