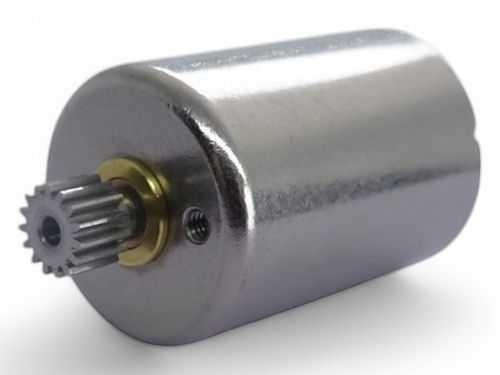

Двигатель DC A16C-14

3Vбез сердечника

Обзор
Серия A16C от C.I. TAKIRON — это бескорпусные (coreless) моторы с наружным диаметром φ16 мм, представленные несколькими подмоделями (A16C-01, -04, -06, -07, -09, -11, -14, -15, -16, -17, -18, -10). Модели охватывают диапазон питающих напряжений (3–24 В), сопротивлений клемм, холостых оборотов, пусковых токов/моментов, КПД и выходной мощности. Модель A16C-06 применяется в средствах безопасности, например в газоанализаторах. Для многих моделей доступны чертежи и CAD-данные.

Ключевые модели

• A16C-17 — φ16 mm | Длина 23.7 mm | 6.0 V | Холостой ход 12 400 об/мин | Пусковой момент 10,8 mN·m | Макс. выход 3,5 W
• A16C-18 — φ16 mm | 23.7 mm | 12.0 V | Холостой ход 11 500 об/мин | Пусковой момент 9,5 mN·m | Макс. выход 2,86 W
• A16C-16 — φ16 mm | 23.7 mm | 12.0 V | Холостой ход 18 450 об/мин | Пусковой момент 10,3 mN·m | Макс. выход 4,97 W
• A16C-15 — φ16 mm | 23.7 mm | 6.0 V | Холостой ход 3 220 об/мин | Пусковой момент 4,06 mN·m | Макс. выход 0,34 W
• A16C-14 — φ16 mm | 23.7 mm | 3.0 V | Холостой ход 2 560 об/мин | Пусковой момент 2,37 mN·m | Макс. выход 0,16 W
• A16C-11 — φ16 mm | 23.7 mm | 3.0 V | Холостой ход 4 600 об/мин | Пусковой момент 3,37 mN·m | Макс. выход 0,41 W
• A16C-09 — φ16 mm | 23.7 mm | 6.0 V | Холостой ход 7 300 об/мин | Пусковой момент 7,3 mN·m | Макс. выход 1,4 W
• A16C-07 — φ16 mm | 23.7 mm | 3.0 V | Холостой ход 5 500 об/мин | Пусковой момент 4,49 mN·m | Макс. выход 0,65 W
• A16C-06 — φ16 mm | 23.7 mm | 6.0 V | Холостой ход 6 200 об/мин | Пусковой момент 6,0 mN·m | Макс. выход 0,97 W
• A16C-04 — φ16 mm | 23.7 mm | 6.0 V | Холостой ход 6 200 об/мин | Пусковой момент 5,09 mN·m | Макс. выход 0,83 W
• A16C-01 — φ16 mm | 23.7 mm | 6.0 V | Холостой ход 7 100 об/мин | Пусковой момент 3,91 mN·m | Макс. выход 0,73 W
• A16C-10 — φ16 mm | 23.7 mm | 24.0 V | Холостой ход 20 600 об/мин | Пусковой момент 22,64 mN·m | Макс. выход 12,21 W

Общие технические характеристики

• Серия: A16C (coreless моторы, наружный диаметр 16 мм)
• Основной номинальный наружный диаметр: 16 мм
• Стандартная длина: 23,7 мм (типично для серии)
• Питающие напряжения: 3,0 В, 6,0 В, 12,0 В, 24,0 В в зависимости от модели
• Сопротивление клемм: варьируется по модели (примерно 2,53 Ω — 25,2 Ω)
• Холостой ход: ~2 560 — ~20 600 об/мин в зависимости от модели и напряжения
• Пусковые характеристики: пусковые токи и пусковые моменты указаны для каждой модели
• Макс. КПД и выход: значения для каждой модели (КПД до ~83,3%, мощность от ~0,16 W до ~12,21 W)
• Типичные настраиваемые опции: gear head, lead pin, lead wire, grounding terminal

Настраиваемые элементы (серия)

• Gear head
• Lead pin
• Lead wire
• Grounding terminal

Примечания
Для многих моделей доступны чертежи и CAD-данные. На страницах с описанием продукта представлены таблицы характеристик по моделям (скорость вращения, токи, момент, КПД, мощность) и указано, какие элементы можно настраивать.
