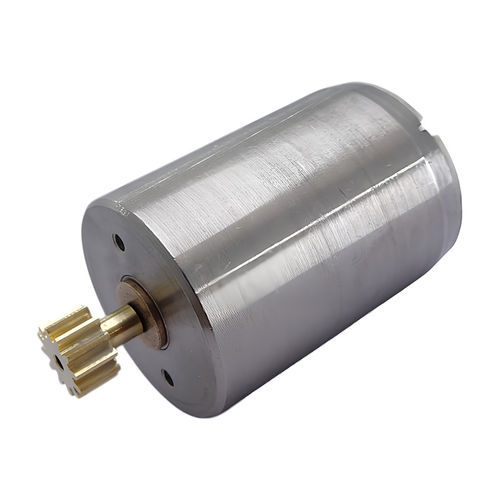

Двигатель DC A22C-30

6 Вбез сердечникаточный

Обзор
Серия A22C — безсердечниковые двигатели с наружным диаметром φ22 мм, предназначенные для компактных прецизионных применений. Серия включает несколько подмоделей, используемых в геодезических приборах, пистолетах для гвоздей высокого давления и других компактных электромеханических устройствах. Для каждой подмодели доступны детальные таблицы характеристик, чертежи и CAD‑файлы (при наличии).

Рекомендуемая модель — A22C-32
A22C-32 — пример подмодели с компактной длиной и сбалансированными параметрами крутящий момент/скорость, подходящий для питания средним напряжением. Ниже приведены эталонные данные для подбора и интеграции.

Характеристики изделия (пример: A22C-32)

• Модель: A22C-32
• Наружный диаметр: 22 мм (φ22 мм)
• Длина: 25,3 мм
• Приложенное напряжение: 24,0 В
• Сопротивление на клеммах: 78,8 Ω
• Скорость холостого хода: 9 840 об/мин
• Ток холостого хода: 6 мА
• Пусковой ток: 305 мА
• Пусковой момент: 6,82 mN·m
• КПД: 73,9 %
• Мощность: 1,76 Вт

Варианты настройки

• Редуктор (gear head)
• Выходной штифт (lead pin)
• Выводной провод (lead wire)
• Шарикоподшипник
• Клемма заземления

Другие указанные подмодели A22C (выборка)
A22C-31, A22C-26, A22C-25, A22C-24, A22C-13, A22C-12, A22C-05, A22C-03, A22C-01, A22C-33, A22C-30, A22C-29, A22C-28, A22C-27, A22C-14, A22C-04 (и дополнительные варианты в списке продуктов).

Примечания

• Наружный диаметр серии: 22 мм.
• Подмодели отличаются по длине, приложенному напряжению, сопротивлению, скорости, токам, моменту, КПД и мощности; для точных данных и CAD‑файлов см. страницу конкретной модели.

Технические характеристики

• Название серии: A22C (безсердечниковые двигатели)
• Наружный диаметр: 22 мм (φ22 мм)
• Пример (A22C-32): Длина 25,3 мм; Напряжение 24,0 В; Сопротивление 78,8 Ω; Скорость холостого хода 9 840 об/мин; Ток холостого хода 6 мА; Пусковой ток 305 мА; Пусковой момент 6,82 mN·m; КПД 73,9%; Мощность 1,76 Вт
• Типичные настраиваемые элементы: редуктор, выходной штифт, выводной провод, шарикоподшипник, клемма заземления
• Типичные применения: геодезические приборы, пистолеты для гвоздей высокого давления
• Для каждого подмоделя доступны таблицы характеристик и чертежи / CAD‑загрузки
