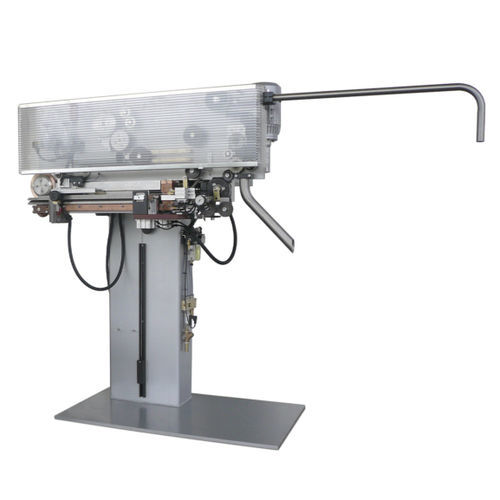

Станок для сварки сопротивлением CM 21

с роликомполуавтоматическийавтономный

Обзор продукта
Сварочный автомат для корпуса банки формирует заготовки корпуса и сваривает продольный шов в производстве трехчастных банок. Принцип сварки Superwima требует минимального перекрытия в несколько десятых миллиметра и в сочетании с точным контролем тока и согласованным давлением обеспечивает прихваченный шов ≈ 1,4× толщины листа. Полуавтомат CM 21 разработан для гибкого и экономичного производства, обеспечивает короткие времена переналадки и компактную площадь установки для удобства перемещения.

Ключевой принцип сварки
Superwima: минимальное перекрытие в несколько десятых миллиметра; точный контроль сварочного тока; точно согласованное давление на перекрытие; прихваченный шов ≈ 1,4× толщины листа.

Особенности и преимущества
Запатентованная система зажима поддерживает постоянное перекрытие по всей длине шва, улучшая качество шва и позволяя нанесение порошковых или лакированных покрытий. Конструкция допускает неправильные резы заготовок (кроме сильных дугообразных резов) и поддерживает точечную или непрерывную сварку.

• Запатентованная система зажима для постоянного перекрытия и равномерного качества шва
• Допускает неправильные резы заготовок; допуски реза не вызывают проблем перекрытия (кроме дугообразных резов)
• Очень короткое время переналадки для полуавтоматов; смена диаметра на CM 21 не требует времени переналадки; смена высоты < 1 минута
• Компактная конструкция полуавтомата с площадью ≈ 1 x 1 м; опциональный охладитель и простые электрические/пневматические подключения
• Долговечные верхняя и нижняя головки роликов с заменяемыми сварочными дисками для снижения затрат на изнашиваемые детали
• Частотно‑управляемый привод проволоки для оптимизации скорости сварки
• Выбор точечной или непрерывной сварки нажатием кнопки
• Z‑рейка для точного совмещения кромок листа

Варианты машин и назначение
Семейство продуктов включает несколько серий и форматов для фабрик, ориентированных на производительность и гибкость, таких как производство аэрозолей, продуктов питания/напитков и промышленных банок. Предлагаются высокоскоростные серии, а также компактные и полуавтоматические машины для малых партий и гибкого производства.

Аксессуары и средства контроля качества
Доступны специальные аксессуары и блоки контроля качества для производства и офлайн‑тестирования, включая:

• Конусный тестер для проверки конической деформации на передних/задних концах
• Блок правки шлифовки сварочных валков для профессионального профилирования сварочных валков
• Холодный пресс‑сварщик для соединения концов медной проволоки после обрыва или смены катушки (избегает повторной протяжки)
• Тестер твердости жести (тестер отскока) для проверки твердости материала
• Шаровой тестер для проверки прочности/стабильности шва по всей длине корпуса банки
• Режущий станок Stripe Cutter STC для вырезки полос из сваренных/покрытых корпусов для контроля качества
• Блок измерения внутреннего диаметра для офлайн‑контролей и мониторинга при смене формата
• Body Blank Measuring BBM 1250 для контроля допусков реза заготовок

Видео и медиа
Видеоматериалы по продукту и типам машин демонстрируют полуавтоматические и производственные сварщики, их работу и преимущества (например: CM 21 semi‑auto WIMA welder, L1 и L2 HVAC welders).

Технические характеристики / Данные

• Общее: принцип сварки Superwima; прихваченный шов ≈ 1,4 × толщины листа
• Типичные применения: аэрозоли, пищевая промышленность и напитки, промышленность
• Примеры серий: SOUCAN 2000/1000/800; SOUCAN 1000 S/800 S; SOUCAN 600 S; COMPACT 240/180/120; COMPACT 80/60/40; X7; X5; X4; STW; Semi-Auto; X8
• CM 21 Semi Automatic Welder: Макс. производительность: ручная работа; Диаметр корпуса: 52/99 – 330 mm (Butterfly); Высота корпуса: 50 – 330*/420 mm (Butterfly) (*макс. высота при использовании сварочной стрелы для 52 mm); Толщина листа: 0.19 – 0.36 mm (Butterfly); Диаметр медной проволоки: 1.5 mm; Скорость сварки: 9 – 14 m/min; Смена формата: 2 min; Электропитание: 3 x 400 VAC + N + PE, 50/60 Hz; Предохранитель и мощность: 32 A, 25 kVA (однофазный); Давление воды: 5 bar; Расход: мин. 15 l/min; Мощность охлаждения: мин. 5 kW; Давление и расход воздуха: 6 bar, 5 m3/h; Перекрытие шва: 2.5 mm (Butterfly); Темпер. охл. воды: макс. 25 °C с PowerROLL
• L1 Semi Automatic Welder (HVAC): Диаметр корпуса: 80 – 1000 mm; Высота/длина корпуса: 50 – 1000 mm; Толщина листа: 0.3 – 1.0 mm; Диаметр проволоки: 1.8 mm; Скорость сварки: 4 – 8 m/min; Смена формата: 2 min; Электропитание: 3 x 400 VAC 50/60 Hz + N + PE; Предохранитель & мощность: 3 x 80 A, 35 kVA; Давление воды: 5 bar; Расход: мин. 15 l/min насос; Мощность охлаждения: мин. 5 kW; Давление и расход воздуха: 6 bar, 10 m3/h; Перекрытие шва: 6.0 mm; Темпер. охл. воды: макс. 25 °C с PowerROLL
• L2 Semi Automatic Welder (HVAC, перевернутая сварка): Диаметр корпуса: 100 – 1500 mm; Высота/длина корпуса: 100 – 1500 mm; Толщина листа: 0.3 – 1.25 mm; Диаметр проволоки: 1.8 mm; Скорость сварки: 4 – 8 m/min; Смена формата: 2 min; Электропитание: 3 x 400 VAC 50/60 Hz + N + PE; Предохранитель & мощность: 3 x 100 A, 50 kVA; Давление воды: 5 bar; Расход: мин. 15 l/min насос; Мощность охлаждения: мин. 6 kW; Давление и расход воздуха: 6 bar, 10 m3/h; Перекрытие шва: 6.0 mm; Темпер. охл. воды: макс. 25 °C с PowerROLL
• Примеры производительности: SOUCAN 2000/1000/800 – макс. 900 cpm; Диаметр корпуса 45–154 mm; Высота корпуса 64–320 mm; Толщина листа 0.13–0.31 mm; Скорость сварки 9–120 m/min; Калибровочный инструмент: Highspeed-UNITOOL
• Другие серии: COMPACT и X‑серии покрывают более низкие и более высокие диапазоны производства и более широкие диапазоны диаметра/высоты и толщины листа в соответствии с данными по сериям
• Обслуживание и эксплуатационные расходы: долговечные роликовые головки с заменяемыми сварочными кольцами для снижения затрат на изнашиваемые детали
