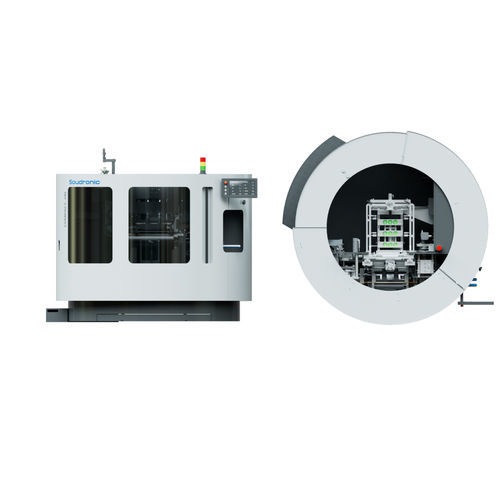

Станок для сварки сопротивлением COMPACT 240

автоматическийвстраиваемыйинверторного типа

Обзор
Сварочный аппарат COMPACT для корпуса банки разработан для линий производства трёхкомпонентных банок. Он формирует заготовки корпуса и сваривает продольный шов с минимальным перекрытием по принципу Superwima. Процесс обеспечивает сплюснутый шов примерно 1,4× толщины листа, при низком расходе проволоки и стабильном качестве шва. Решение применено по всему миру для экономичной и компактной интеграции в существующие линии.

Введение COMPACT 240/180/120
Серия COMPACT сочетает компактную занимаемую площадь и гибкую платформу, поддерживающую топ‑сим (top‑seam) сварку (стандарт для COMPACT 240/180/120); варианты платформы также могут обеспечивать bottom‑seam концепции. Модели предназначены для стандартных применений и меньших форматов с упрощённой переналадкой.

Ключевые преимущества и характеристики

• Компактный, универсальный дизайн, подходящий для большинства производственных линий
• Производительность до 240 банок/мин (COMPACT 240)
• Небольшая занятая площадь (от ≈2300 мм в диаметре) и невысокая высота машины (~1740 мм)
• Полностью закрытый кожух для безопасности оператора и пищевой безопасности
• Точный стоп‑энд‑гоу привод проволоки снижает её расход; зазор регулируется до 1 мм для непрерывной подачи мелких корпусов
• QuickChange Plus: изменение высоты ≈5 минут; полный смена формата <20 минут (автоматически или вручную)
• Оптимизированные по стоимости сменные части и калибровочные инструменты COMPACT
• Готовность к интеграции с оборудованием вверх/вниз по потоку и множеством опций автоматизации

Управление, электроника и программное обеспечение
Выбор систем управления: SMARTControl (экономичный вариант) или Soudronic UNICONTROL с передовыми функциями. UNICONTROL 4 обеспечивает больший сенсорный монитор (24"), более быстрые узлы, сервоприводы (1‑wire технология) и возможность регулировки зазора в процессе производства. OTA обновления программного обеспечения обеспечивают непрерывное улучшение.

Сварочный ток и привод
Статический частотный преобразователь PULSAR обеспечивает оптимальное управление сварочным током по всему диапазону частот с выбором форм волн, определяемым расстоянием между точками сварки и сохраняемыми профилями, что снижает риск обрыва проволоки и оптимизирует швы для разных размеров банок.

Охлаждение и механическая конструкция
Система охлаждения FLUID+ с замкнутым контуром охлаждает всю машину включая роликовую головку DISCON+ единым средством через специализированный теплообменник, обеспечивая стабильные тепловые условия в процессе производства.

DISCON+ и роликовая головка
Соединение DISCON+ D‑Lock роликовой головки улучшает проводимость тока и снижает риск протечек за счёт плоских уплотнительных поверхностей, обеспечивая надёжный электрический контакт.

Цифровые функции
Soudronic Insights Ready: базовая панель с временно доступной статистикой живого производства на уровне машины и компонентов (состояние машины, эффективность, топ‑5 ошибок, счётчик производства, журнал событий).

Опции и пакеты
Доступные опции включают Comfort пакет (автоматическое изменение высоты корпуса и автоматические настройки роллоформера), мониторинг энергопотребления (отображается в Insights), мониторы SWM-3 / OCR-R (энергия, калибровочное усилие, тепловой канал и управление перегрузкой/браком), готовность Industry 4.0 (OPC‑UA) и оптимизированные по стоимости порошковые системы (UNICONTROL + SOUCOAT P-40S / будущие интеграции с SMARTControl).

Аксессуары и испытательное оборудование
Опциональные аксессуары: конический тестер, устройство для обработки шлифовки сварочных роликов, холодный пресс‑сварщик (для соединения проволоки после разрывов), шаровой тестер (прочность шва), резак полос STC (образцы для контроля качества), измеритель внутреннего диаметра и Body Blank Measuring (BBM 1250) для оффлайн контроля качества заготовок.

Технические характеристики

• Наименование: серия COMPACT 240/180/120 (top‑seam сварка)
• Максимальная производительность: 240 / 180 / 120 банок/мин (в зависимости от модели)
• Диаметр корпуса: 52 / 65 – 165 мм (до 189 мм в зависимости от формата)
• Высота корпуса: 50 – 360 мм
• Толщина листа: 0,15 – 0,28 мм
• Диаметр медной проволоки: 1,24 / 1,38 / 1,50 мм
• Калибровочный инструмент: доступны сменные части формата COMPACT
• Скорость сварки: 9 – 40 м/мин
• Шов: верхний (COMPACT 240/180/120); варианты платформы поддерживают bottom‑seam
• Специальный принцип сварки: Superwima (минимальное перекрытие; сплюснутый шов ≈ 1,4× толщины листа)
• QuickChange Plus: изменение высоты ≈5 мин; полный смена формата <20 мин
• Охлаждение: FLUID+ замкнутый контур для машины и роликовой головки
• Опции управления: SMARTControl или UNICONTROL (UNICONTROL 4: 24" тач‑монитор, более быстрые узлы, сервоприводы, регулировка can‑gap)
• PULSAR частотный преобразователь: точное управление током, выбираемые формы волн, сохраняемые профили
• Цифровые возможности: OTA обновления; Soudronic Insights live‑панель; Industry 4.0 (OPC‑UA)
• Безопасность: полностью закрытая машина, переключатель разрешения безопасности для медленного движения, двухручное управление для обращения с материалом
