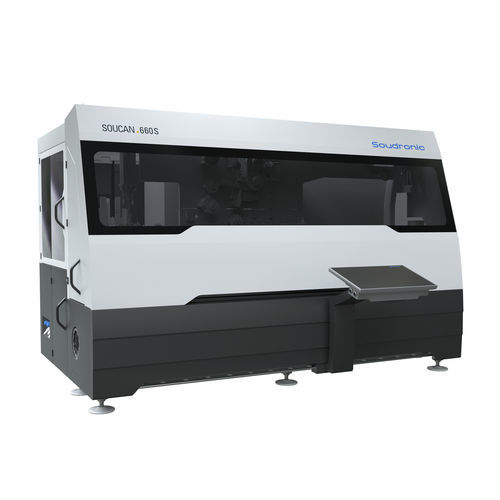

Станок для лазерной сварки SOUCAN 600 S

автоматическийдля применения в пищевой отрасливысокая скорость

Обзор
SOUCAN 600 S — сварочный аппарат для корпуса банки, формирует и сваривает корпуса трёхсекционных банок по принципу Superwima с минимальным нахлёстом и спрессованным швом ≈ 1,4× толщины листа. Предназначен для интеграции в высокоскоростные производственные линии с учётом требований пищевой безопасности.

Отзывы рынка и поколение
С момента выхода текущего поколения клиенты по всему миру отмечают высокую надёжность машин и экономичную эффективную работу, что установило новые промышленные стандарты в производстве корпусов банок.

Конструкция машины
SOUCAN 600 S сочетает проверенные технологии Soudronic и надёжную конструкцию, выполненную в соответствии с требованиями пищевой безопасности.

• Надёжная и прочная конструкция машины
• Конструкция в соответствии с требованиями пищевой безопасности

Производительность
Машина обеспечивает высокий выход и скорости, подходящие для различных производственных задач:

• Макс. производительность: 600 банок в минуту
• Скорость сварки: до 85 м/мин
• Скорость округления: до 360 м/мин

Новая система проволоки
Новая система управления натяжением проволоки уменьшает число направляющих роликов и повышает стабильность сварки.

• Сокращение направляющих роликов (27 → 15)
• Безмасляный профайлер
• Улучшенная конструкция резака проволоки
• Реализован редуктор тока

Система округления
Отработанная высокоскоростная система округления "letterbox" обеспечивает 100% идентичные части модулей rollformer, отсутствие плоских зон в начале округления и допускает более высокие скорости округления.

• 100% идентичные детали модулей rollformer
• Отсутствие плоских зон в начале округления
• Позволяет увеличивать скорость округления

D-Lock соединение головки ролика
DISCON+ D-Lock соединение головки ролика улучшает проводимость тока и снижает риск протечек, вызванных плоскими уплотняющими поверхностями.

• Улучшенная проводимость тока
• Меньший риск протечек

Электрическая схема и трансформатор сварки
Улучшенный путь тока и новый сварочный трансформатор сокращают потери и повышают эффективность энергопередачи.

• Новый сварочный трансформатор
• Укороченный путь тока

Rollformer и зазор роликов
Надёжная конструкция rollformer с полным доступом при подъёме верхней части. Scoring доступен опционально. Новый верхний механизм регулировки зазора роликов с видимой шкалой для точной настройки.

• Надёжная конструкция
• Полный доступ при поднятой верхней части
• Scoring опция
• Верхняя регулировка зазора роликов со шкалой

Высоты и интеграция
Сварочный аппарат поддерживает различные высоты плоскости сварки/выхода, что облегчает замену старых аппаратов без модификаций идущего далее оборудования.

• Стандартная высота: 1000 мм
• Диапазон высот: 900 – 1300 мм
• При замене нет необходимости модифицировать оборудование далее по линии

Транспорт банок
Улучшенная, надёжная, не требующая обслуживания цепная конвейерная система. Опциональная третья подача для производства undersquare форматов.

• Улучшенная конструкция цепного конвейера
• Не требует обслуживания
• Опциональная третья подача для undersquare форматов

Управление, приводы и ПО
UNICONTROL 4 с большим 24" сенсорным экраном, более быстрыми узлами и всеми сервоприводами на 1-wire технологии. Требуется всего три типа двигателей. Функции включают регулировку зазора банок в производстве и повышенную производительность узлов. Интегрированы функции безопасности: safety enabling switch и двухручная операция.

• Большой сенсорный экран (24")
• Более быстрые узлы
• Сервоприводы (1-wire технология)
• Всего 3 типа двигателей
• Регулировка зазора банок в процессе производства
• Safety enabling switch и двухручная операция

PULSAR статический частотный преобразователь
PULSAR обеспечивает управление сварочным током по всему диапазону частот с выбором форм волн и снижением риска обрыва проволоки; параметры сварки сохраняются для разных размеров банок.

• Оптимальное управление сварочным током
• Выбираемые формы волн
• Определённое расстояние сварной точки в пределах диапазона управления
• Меньший риск обрыва проволоки
• Сохраняемые записи для размеров банок

FLUID+ система охлаждения
FLUID+ охлаждает всю машину, включая головку DISCON+, одним средством в замкнутом контуре. FLUID+ интегрирует теплообменник и специализированное охлаждающее средство для оптимальной работы.

Soudronic Insights Ready
Базовая панель с временно доступной статистикой производства в реальном времени на уровне машины и компонентов для поддержки мониторинга и обслуживания.

• Статус машины
• Эффективность
• Топ-5 ошибок
• Счётчик производства
• Журнал событий

Функции безопасности
Разработано для безопасного производства с safety enabling switch и двухручной операцией для медленных движений и безопасного обращения.

Опции и аксессуары (выбор)
Доступные опции и аксессуары включают: ARS Adaptive Rounding System, UNIPROFILER, защита шва без оксидов, Support Conveyor (SC) для нанесения порошка, интеграцию OCSAM-TP, Destacker EAD600, кассету для scoring, устройство для чистки сварочных роликов, cold pressure welder, ball tester, Stripe Cutter (STC), устройство измерения внутреннего диаметра и BBM 1250 Body Blank Measuring.

• ARS Adaptive Rounding System
• UNIPROFILER (измерение/коррекция проволоки в реальном времени)
• Защита шва без оксидов
• Support Conveyor (SC) для нанесения порошка
• OCSAM-TP интеграция
• Destacker EAD600
• Scoring
• Welding roller dressing unit
• Cold pressure welder
• Ball tester
• Stripe Cutter STC
• Устройство измерения внутреннего диаметра
• BBM 1250 Body Blank Measuring

Технические характеристики

• Модель / Серия: SOUCAN 600 S
• Макс. производство: 600 банок в минуту
• Скорость сварки (диапазон): до 85 м/мин (тип. 9 – 85 м/мин)
• Скорость округления: до 360 м/мин
• Диаметр корпуса: 52 – 165 мм
• Высота корпуса: 56 – 320 мм (с scoring макс. высота 290 мм)
• Толщина листа: (0.12) 0.13 – 0.31 мм
• Диаметр медной проволоки: 1.24 / 1.38 / 1.50 мм (в зависимости от конфигурации)
• Калибровочный инструмент: UNITOOL / Highspeed-UNITOOL
• Принцип сварки: Superwima (минимальный нахлёст, шов ≈ 1,4× толщины листа)
• Управление & ПО: UNICONTROL 4, 24" сенсорный экран, полные сервоприводы
• Охлаждение: FLUID+ интегрированное закрытое охлаждение
• Преобразователь частоты: PULSAR
