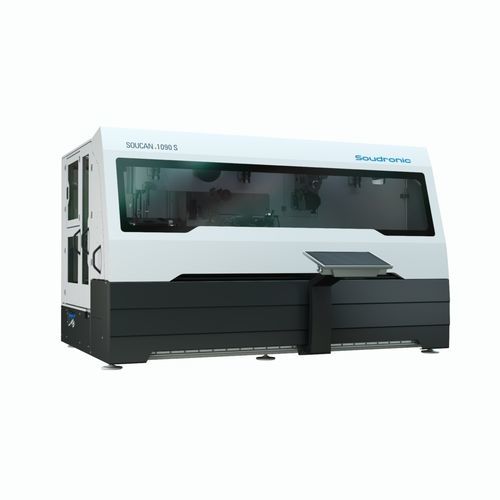

Станок для сварки с роликом SOUCAN 1090 S

автоматическийдля большого диаметрадля кругового сварного шва

Обзор продукта
Сварочный аппарат для корпуса банки SOUCAN 1000 S/800 S формует заготовки в цилиндрические корпуса и выполняет сварку нахлеста по принципу Superwima. Минимальный нахлест и управляемый сварочный ток дают приплюснутый шов ≈ 1,4× толщины листа, обеспечивая стабильную геометрию шва и высокую стабильность процесса при производстве трехсекционных банок.

Новая система проволоки

• Контроль натяжения проволоки с уменьшенным количеством направляющих роликов (≈ 15 вместо 27)
• Минимальный и стабильный зазор между банками
• Профайлер без масла
• Улучшенная конструкция измельчителя проволоки
• Реализован редуктор тока
• Модуль очистки сварочной проволоки
• Керамические диски для предотвращения налипания олова

Новая генерация ПО UNICONTROL 4 и приводы

• Большой 24" сенсорный экран для помощи оператору
• Более быстрые узлы управления для улучшения тактов
• Все приводы — серводвигатели (технология 1-wire)
• Регулировка зазора между банками в процессе производства

PULSAR статический частотный преобразователь

• Обеспечивает управление током при сварке
• Оптимальное управление сварочным током по всему диапазону частот и выбор форм волн
• Задаваемое расстояние сварочного ядра по всему диапазону управления
• Сниженный риск обрыва проволоки и простая настройка для разных размеров банок (хранимые рецепты)

Соединение роликовой головки D-Lock

• DISCON+ D-Lock улучшает прохождение тока
• Меньший риск протечек благодаря плоским уплотнительным поверхностям

Регулировка зазора роликов

• Полностью новая конструкция
• Регулировка сверху
• Шкала для точной настройки зазора роликов

Функции безопасности

• Кнопка разрешения безопасности для защищенного производства
• Двухручная операция для медленного движения и безопасного ручного вмешательства

Охлаждающая система FLUID+
Вся машина, включая роликовую головку DISCON+, охлаждается единым средством в замкнутом контуре. FLUID+ объединяет теплообменник и специализированную охлаждающую среду для оптимальной тепловой работы.

Soudronic Insights Ready
Базовая панель с временно доступной статистикой производства в реальном времени на уровне машины и компонентов, включающая:

• Состояние машины
• Эффективность
• Топ‑5 ошибок
• Счетчик производства
• Журнал событий

Дополнительные технологии и опции

• UNIPROFILER: автоматическое профилирование проволоки для постоянной ширины и равномерного качества сварки
• ARS Adaptive Rounding System: inline‑измеритель, анализирующий материал и автоматически настраивающий геометрию роллов
• Защита сварного шва без оксидов
• Измерение потребления энергии и воздуха, данные отображаются в Insights
• Монитор SWM-3 / OCR-R: мониторинг энергии, калибровочного усилия и теплового канала; снижение перегрузки по току и контроль брака

Типы машин

• SOUCAN 1090 S — Макс. 900 cpm | Ø корпуса 52–99 мм | Высота 76–150 мм | Толщина листа 0,13–0,25 мм | Медная проволока Ø 1,24 / 1,38 мм | Highspeed-UNITOOL | Скорость сварки 25–115 м/мин
• SOUCAN 1080 S — Макс. 800 cpm | Ø корпуса 52–99 мм | Высота 76–150 мм | Толщина листа 0,13–0,25 мм | Медная проволока Ø 1,24 / 1,38 мм | Highspeed-UNITOOL | Скорость сварки 25–115 м/мин
• SOUCAN 1075 S — Макс. 750 cpm | Ø корпуса (45) 52–154 мм | Высота 64–262 мм | Толщина листа 0,13–0,28 (0,31) мм | Медная проволока Ø 1,24 / 1,38 / 1,50 мм | Highspeed-UNITOOL | Скорость сварки 25–120 м/мин
• SOUCAN 870 S — Макс. 700 cpm | Ø корпуса 52–99 мм | Высота 76–150 мм | Толщина листа 0,13–0,25 мм | Медная проволока Ø 1,24 / 1,38 мм | Highspeed-UNITOOL | Скорость сварки 25–90 м/мин
• SOUCAN 860 S — Макс. 600 cpm | Ø корпуса (45) 52–154 мм | Высота 64–320 мм | Толщина листа 0,13–0,28 (0,31) мм | Медная проволока Ø 1,24 / 1,38 / 1,50 мм | Highspeed-UNITOOL | Скорость сварки 25–90 м/мин

Технические характеристики

• Коммерческое обозначение: SOUCAN 1000 S / 800 S
• Макс. производительность: до 900 cpm (до 1000 в зависимости от конфигурации)
• Диапазон диаметра корпуса: (45) 52–154 мм
• Диапазон высоты корпуса: 64–320 мм
• Толщина листа: 0,13–0,28 (до 0,31) мм в зависимости от модели
• Диаметр медной проволоки: 1,24 / 1,38 / 1,50 мм (зависит от модели)
• Скорость сварки: 9–120 м/мин (зависит от линии и размера)
• Инструмент калибровки: Highspeed-UNITOOL
• Принцип сварки: Superwima (минимальный нахлест; приплюснутый шов ≈ 1,4× толщины листа)
• Управление и приводы: ПО UNICONTROL 4, полные серводрайвы
• Охлаждение: интегрированная замкнутая система FLUID+
• Контроль тока: статический частотный преобразователь PULSAR
• Мониторинг: базовый Soudronic Insights dashboard; опции SWM-3 / OCR-R
