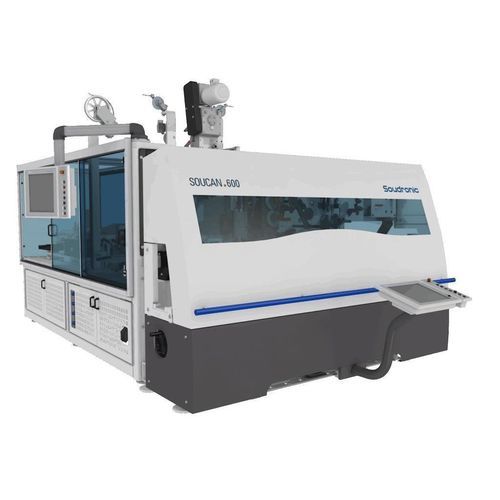

Станок для сварки для дуговой сварки STW series

с высокой частотойс сервоприводомкомпактный

Обзор продукции Сварщик кузовов является центральным элементом любой линии по производству трехсекционных банок. Он формирует заготовки корпуса в базовую форму и сваривает нахлест швов. Принцип сварки Superwima требует лишь минимального нахлеста в несколько десятых долей миллиметра. Оптимальный контроль сварочного тока в сочетании с точно подобранным давлением на нахлест гарантирует шов, толщина которого всего в 1,4 раза превышает толщину листового металла. С момента выпуска нового поколения сварочных аппаратов клиенты по всему миру отмечают высокую надежность оборудования, а также экономичность и эффективность производства. В производстве трехсекционных банок установлены новые промышленные стандарты. Конструкция машины Машины этого типа (Soudronic tongue welder) могут быть спроектированы и оборудованы под конкретные задачи (например, банки с солониной) и могут включать в себя функции сварщика языка и интегрированного пресса.

• На базе серии SOUCAN (пример реализации - варианты серии SOUCAN 600).
• Возможность установки шпунтосварщика перед шпунтосварщиком для специализированных форматов.
• Включает пресс для выбивания шпунта, если требуется.

Система управления UNICONTROL Soudronic UNICONTROL представляет собой передовую систему управления для производства трехсекционных банок. Она включает в себя современный HMI и децентрализованные интеллектуальные блоки управления.

• Графическая сенсорная панель управления с поверхностью windows.
• Децентрализованные интеллектуальные блоки управления.
• Линейное управление и демо-версия для настольного ПК.

Статический преобразователь частоты PULSAR PULSAR обеспечивает контроль тока при сварке, позволяет выбирать формы волн и точно определять процесс.

• Оптимальный контроль сварочного тока во всем диапазоне частот и форм волн.
• Выбираемые формы волн.
• Определение расстояния до сварочного самородка во всем диапазоне регулирования.
• Снижение риска обрыва медной проволоки.
• Сохранение настроек для различных размеров банок.

Улучшенный контроль качества Дополнительные мониторы сварных швов обеспечивают высококачественный и надежный контроль производства. Высокая эффективность производства Быстрая смена высоты и диаметра банок и мгновенный перезапуск благодаря автоматической синхронизации и вызову сохраненных параметров.

• Мгновенный перезапуск благодаря автоматической синхронизации и вызову сохраненных параметров.

Простота эксплуатации и обслуживания Элементы конструкции сокращают объем технического обслуживания, облегчают изменение формата и воспроизводимость настроек.

• Уменьшение объема технического обслуживания.
• Серводвигатели с позиционным управлением исключают механические коробки передач и ручную синхронизацию.
• Программируемые и воспроизводимые стандартные настройки всех параметров станка.
• Быстрый доступ ко всем ключевым компонентам станка.
• Повторяемые механические настройки с помощью манометров.

Существенная экономия Несколько сварочных аппаратов Soudronic обеспечивают экономию на эксплуатации и сокращение запасов запасных частей.

• Меньше износа.
• Меньше запасных частей для хранения.
• Низкое потребление энергии.

Система охлажденияFLUID+ Вся машина, включая головку ролика DISCON+, охлаждается одной средой в замкнутом контуре. Система FLUID+ объединяет теплообменник и специальную охлаждающую среду, обеспечивая оптимальную производительность. Soudronic Insights Ready Базовая приборная панель предоставляет ограниченную по времени производственную статистику на уровне машин и компонентов.

• Статус станка.
• Эффективность.
• Статистика топ-5 ошибок.
• Счетчик производства.
• Журнал событий.

Примеры серий и семейств станков (обзор) Ниже приведены репрезентативные характеристики серий и типов машин, представленные на странице продукта (производственные показатели и диапазоны форматов указаны производителем): Серии (таблица-стиль) SOUCAN 2000/1000/800 - Производительность макс. [cpm]: 900 - Диаметр корпуса [мм]: 45-154 - Высота корпуса [мм]: 64-320 - Толщина листа [мм]: 0.13-0.31 - Диаметр медной проволоки. [мм]: 1.24 / 1.38 - Инструмент для калибровки: Highspeed-UNITOOL - Скорость сварки [м/мин]: 9-120 SOUCAN 1000 S/800 S - Производительность макс. [cpm]: 900 (1000) - Диаметр корпуса [мм]: (45) 52-154 - Высота корпуса [мм]: 64-320 - Толщина листа [мм]: 0.13-0.28 (0.31) - Диаметр медной проволоки. [мм]: 1.24 / 1,38 / 1,50 - Инструмент для калибровки: Highspeed-UNITOOL - Скорость сварки [м/мин]: 9-120 SOUCAN 600 S - Производительность макс. [cpm]: 600 - Диаметр корпуса [мм]: 52-165 - Высота корпуса [мм]: 50-320 - Толщина листа [мм]: 0.12-0.31 - Диаметр медной проволоки. [мм]: 1.24 / 1,38 - Инструмент для калибровки: UNITOOL - Скорость сварки [м/мин]: 9-85 COMPACT 240/180/120 - Производительность макс. [cpm]: 240 - Диаметр корпуса [мм]: 52-330 - Высота корпуса [мм]: 50-540 - Толщина листа [мм]: 0.15-0.38 - Диаметр медной проволоки. [мм]: 1.38 / 1.50 - Инструмент для калибровки: COMPACT - Скорость сварки [м/мин]: 9-40 COMPACT 80/60/40 - Производительность макс. [cpm]: 80/60/40 - Диаметр корпуса [мм]: 99/180-330 - Высота корпуса [мм]: 50-420/540 - Толщина листа [мм]: 0.19-0.38 - Диаметр медной проволоки. [мм]: 1.38 / 1,50 - Инструмент для калибровки: COMPACT - Скорость сварки [м/мин]: 9-25 X7 - Производительность макс. [cpm]: 500 - Диаметр корпуса [мм]: (45) 52-153 - Высота корпуса [мм]: 50-320 - Толщина листа [мм]: 0.12-0.28 - Диаметр медной проволоки. [мм]: 1.24 / 1,38 / 1,50 - Инструмент для калибровки: стандартный инструмент - Скорость сварки [м/мин]: 9-85 X5 - Производительность макс. [cpm]: 70 - Диаметр корпуса [мм]: 180-400 - Высота корпуса [мм]: 120-650 - Толщина листа [мм]: 0.24-0.60 - Диаметр медной проволоки. [мм]: 1.24 / 1,38 / 1,50 - Инструмент для калибровки: стандартный инструмент - Скорость сварки [м/мин]: 9-35 X4 - Производительность макс. [cpm]: 20 - Диаметр корпуса [мм]: 230-575 - Высота корпуса [мм]: 160-950 - Толщина листа [мм]: 0.40-1.50 - Медная проволока: нет - Калибровочный инструмент: гибкий инструмент - Скорость сварки [м/мин]: 3-12 STW (серия) - Производительность макс. [cpm]: 170 - Диаметр корпуса [мм]: 52-105 - Высота корпуса [мм]: 50-254 - Толщина листа [мм]: 0.16-0.24 - Диаметр медной проволоки. [мм]: 1.24 / 1,38 - Инструмент для калибровки: UNITOOL - Скорость сварки [м/мин]: 9-35 Полуавтомат / WIMA (варианты) - Очень широкие диапазоны диаметров / высот для специализированных промышленных форматов. Типы станков (примеры) STW 170 - Производительность макс. 170 об/мин - Диаметр корпуса 52-105 мм - Высота корпуса 50-254 мм - Толщина листа 0,16-0,24 мм - Медная проволока диам. 1.24 / 1,38 мм - Калибровочный инструмент UNITOOL - Скорость сварки 9-35 м/мин STW 150 - Производительность макс. 150 об/мин - Диаметр корпуса 52-105 мм - Высота корпуса 50-254 мм - Толщина листа 0,16-0,24 мм - Диаметр медной проволоки. 1.24 / 1,38 мм - Калибровочный инструмент UNITOOL - Скорость сварки 9-35 м/мин Аксессуары и дополнительное оборудование (высокий уровень)

• Конусный тестер для проверки конического расширения на ведущих/направляющих концах.
• Устройство для правки сварочного ролика для профессионального профилирования сварочного ролика.
• Сварщик холодного давления для соединения концов медной проволоки после разрыва или на пустой катушке, чтобы избежать повторной намотки.
• Шариковый тестер для проверки стабильности/прочности шва по всей длине корпуса банки.
• Нарезчик полос STC для вырезания полос из сваренных и покрытых банок (диапазоны форматов предоставляются производителем).
• Устройство для измерения внутреннего диаметра для автономной проверки качества и контроля смены форматов.
• Измеритель заготовки корпуса (BBM 1250) для контроля размеров заготовки.

Caractéristiques / Spécifications techniques

• Принцип сварки: Superwima - минимальный нахлест в несколько десятых долей миллиметра; мастичный шов примерно 1,4× толщина листа.
• Управление: UNICONTROL HMI с децентрализованными интеллектуальными блоками управления и возможностью управления линией.
• Питание/электрическое управление: Статический преобразователь частоты PULSAR для оптимального регулирования сварочного тока и выбора формы волны.
• Охлаждение: Замкнутая система охлаждения FLUID+ для всей машины, включая роликовые головки DISCON+.
• Производительность: зависит от серии - примеры от 20 cpm (X4) до 900 cpm (семейства SOUCAN).
• Диапазон диаметров корпуса: от ~45 мм до 1500 мм в зависимости от серии / конфигурации.
• Диапазон высоты корпуса: от ~50 мм до 1500 мм в зависимости от серии / конфигурации.
• Допустимая толщина листа: примерно от 0,12 мм до 1,50 мм в зависимости от серии (см. диапазоны для конкретных серий выше).
• Диаметр медной проволоки: общие значения 1,24 мм, 1,38 мм, 1,50 мм (некоторые серии не указывают медной проволоки).
• Средства калибровки: Высокоскоростные инструменты: UNITOOL, UNITOOL, COMPACT или стандартные/гибкие инструменты в зависимости от серии.
• Диапазон скоростей сварки: обычно 3-120 м/мин в зависимости от серии и применения.
• Качество и мониторинг: дополнительные мониторы сварного шва и автономные тестеры (конусный тестер, шариковый тестер, резак полос) для контроля процесса и обеспечения качества.
