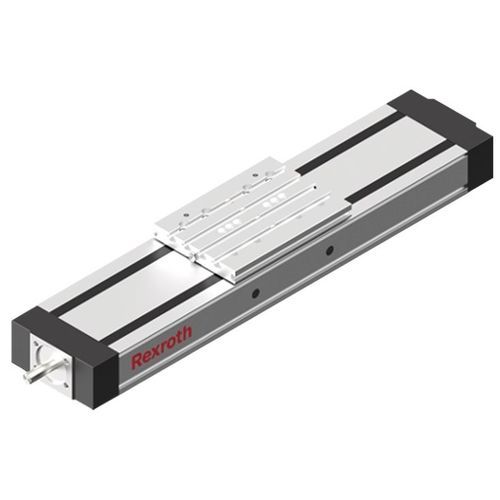

Линейный модуль с шариковым винтом CKK series

из алюминиевого профиляодноосныйкомпактный

Компактные модули с шарико-рельсовыми системами и шарико-винтовым узлом, размер 70, стандартное исполнение Четыре различных варианта смазки Привод осуществляется за счет прецизионного шарико-винтового узла в прокатном исполнении, класс точности T7 в соответствии с DIN 69051 с одной гайкой, настроенной на нулевой зазор Высокие скорости перемещения благодаря большому шагу с высокой точностью на больших длинах Повторяемость до ± 0,005 мм Защита монтажных элементов с помощью защитной пластины и двух защитных планок, а также защитного кожуха «Resist» для повышенной защиты Опора винта для обеспечения высоких скоростей на больших длинах узла для модели CKK-200 Технические характеристики Номинальный размер [мм] CKK-090 Вариант линейных осей Шарико-винтовой узел Минимальный диапазон перемещения smin [мм] 40 Примечание: минимальный диапазон хода smin Минимальный требуемый диапазон хода для обеспечения надёжного распределения смазки. Максимальное ускорение amax [м/с²] 50,0 Макс. длина Lmax [мм] 750,0 Динамическая грузоподъёмность направляющей Cgw [Н] 7505 Динамическая грузоподъёмность неподвижного подшипника Cfb [Н] 6900 Динамическая грузоподъёмность шарико-винтового узла Cbs [Н] 4100 Динамическая грузоподъёмность по крутящему моменту Mt [Нм] 203,0 Динамическая грузоподъёмность по продольному моменту ML [Нм] 244,0 Примечание: динамическая грузоподъёмность по продольному моменту ML Максимальные значения отличаются для кареток с переменным расстоянием между осями. Максимально допустимый динамический крутящий момент вокруг оси x Mx max [Нм] 203 Максимально допустимый динамический крутящий момент вокруг оси y My max [Нм] 244 Максимально допустимый динамический крутящий момент вокруг оси z Mz max [Нм] 132 Максимальная динамическая нагрузка в направлении оси y Fy max [Н] 4050 Максимальная динамическая нагрузка в направлении оси z1 Fz1 max [Н] 7505
