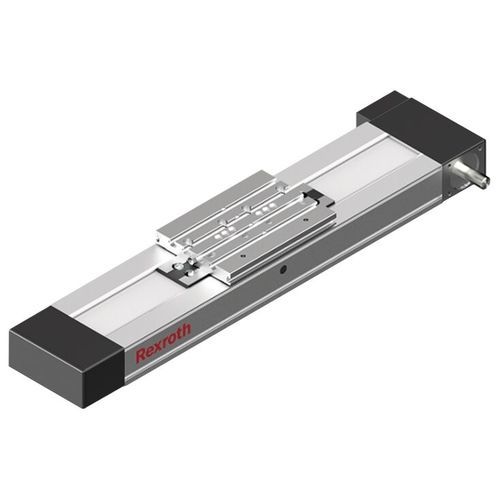

Линейный модуль с шариковым винтом CKR series

с зубчатым ремнемодноосныйкомпактный

Компактные модули с зубчатым ременным приводом CKR, размер 70 Описание продукта Компактные модули с шариковыми направляющими и зубчатым ременным приводом, размер 70, стандартное исполнение Четыре различных варианта смазки Зубчатый ремень с предварительным натягом Интеллектуальная система ведения зубчатого ремня защищает внутренние компоненты Возможность изготовления модулей длиной до 10 000 мм Повторяемость до ± 0,05 мм Технические характеристики Номинальный размер [мм] CKR-070 Вариант линейных осей Привод с зубчатым ремнем Минимальный диапазон хода smin [мм] 40 Примечание: минимальный диапазон хода smin Минимальный требуемый диапазон хода для обеспечения надёжного распределения смазки. Максимальное ускорение amax [м/с²] 50,0 Максимально допустимая линейная скорость vmax [м/с] 3,0 Макс. длина Lmax [мм] 1500,0 Динамическая грузоподъёмность направляющей Cgw [Н] 3830 Динамическая грузоподъёмность по крутящему моменту Mt [Нм] 77,0 Динамическая грузоподъёмность по продольному моменту ML [Нм] 94,0 Максимально допустимый динамический крутящий момент вокруг оси x Mx max [Нм] 77 Максимально допустимый динамический крутящий момент вокруг оси y My max [Нм] 94 Максимально допустимый динамический крутящий момент вокруг оси z Mz max [Н·м] 51 Максимальная динамическая нагрузка в направлении y Fy max [Н] 2070 Максимальная динамическая нагрузка в направлении z1 Fz1 max [Н] 3830 Максимальная динамическая нагрузка в направлении z1 Fz1 max [Н] 3830 Плоский момент инерции вокруг оси y ly [см⁴] 5,62
