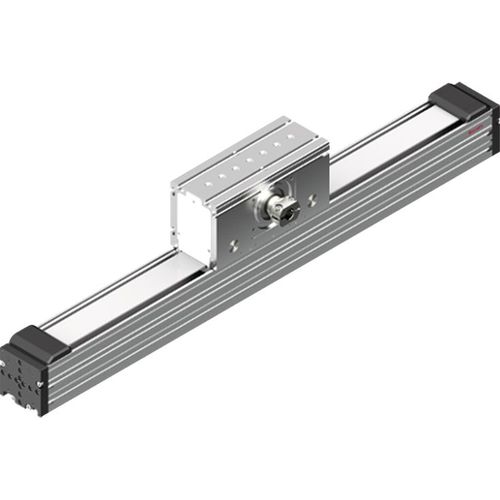

Линейный модуль с шариковым винтом Omega OBB series

с ремнемс зубчатым ремнемиз алюминиевого профиля

Модуль Omega OBB, размер 55 Описание продукта Выпускается в трёх размерах с длиной до 5500 мм С планетарной передачей (PG) или угловой планетарной передачей (WPG) с различными передаточными числами Пневматический зажимной узел поставляется опционально Доступен широкий ассортимент аксессуаров Технические характеристики Характеристики изделия — Номинальный размер [мм] OBB-055 Вариант линейной оси Привод с зубчатым ремнем Максимальное ускорение amax [м/с²] 50,0 Максимально допустимая линейная скорость vmax [м/с] 5,0 Примечание: максимально допустимая скорость vmax Указанные значения относятся к OBB без редуктора и были уменьшены с учётом указанного вала двигателя. Макс. длина Lmax [мм] 5500,0 Динамическая грузоподъёмность направляющей Cgw [Н] 20790 Динамическая грузоподъёмность по крутильному моменту Mt [Нм] 195,0 Динамическая грузоподъёмность по продольному моменту ML [Нм] 1400,0 Максимально допустимый динамический крутящий момент вокруг оси x Mx max [Нм] 62 Максимально допустимый динамический крутящий момент вокруг оси y My max [Нм] 440 Максимально допустимый динамический крутящий момент вокруг оси z, Mz max [Нм] 440 Максимальная динамическая нагрузка в направлении оси y, Fy max [Н] 6500 Допустимая температура окружающей среды при использовании сервомотора Rexroth (мин. ... макс.) 0 °C … 40 °C Примечание: Допустимая температура окружающей среды при использовании сервомотора Rexroth (мин. … макс.) Снижение производительности при температуре 40 °C и выше Допустимая температура окружающей среды для механической части (мин. … макс.) -10 °C … 60 °C Примечание: Допустимая температура окружающей среды для механических узлов (мин. … макс.) Не допускается опускание температуры ниже точки росы Масса [кг] 0 Максимальная динамическая нагрузка в направлении z Fz max [Н] 6500
