Шариковое направляющее устройство AOK series

прецизионноеиз алюминияиз стали

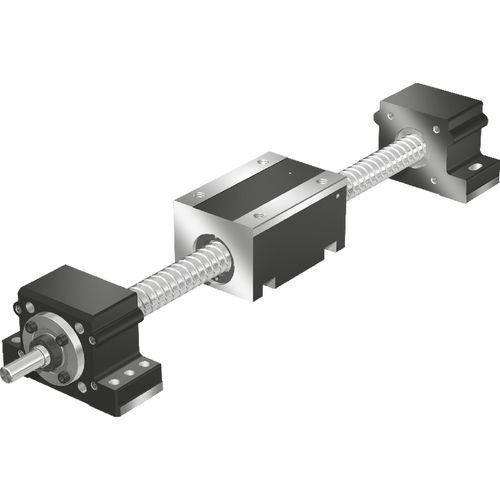

Приводные узлы открытого типа с шарико-винтовым приводом AOK, размер 20 Описание продукта Приводные узлы AOK открытого типа представляют собой готовые к установке приводные оси, состоящие из шарико-винтового привода с гайками и подшипниковыми опорами, а также опционального корпуса гайки Доступны три согласованных размера любой длины до Lmax Также доступен вариант с фиксированным и плавающим подшипником или только с фиксированным подшипником Привод осуществляется за счёт прецизионного шарико-винтового узла в прокатном исполнении в соответствии с DIN 69051: винт доступен с классом допуска T5 или T7; выбор различных исполнений гайки в зависимости от размера и шага; выбор из трёх различных значений предварительной нагрузки (C1, C2 и C3) Подшипниковые опоры доступны в алюминиевом или стальном исполнении Быстрая сборка приводного узла и простое выравнивание благодаря обработанным опорным кромкам на корпусе гайки и подшипниковой опоре Высокие скорости перемещения благодаря большому шагу с высокой точностью на больших длинах Гайки можно дополнительно выбрать с передним смазочным узлом для более длительных интервалов между смазками Гибкость благодаря возможности выбора опций Простое крепление двигателя с помощью позиционирующих элементов и резьбы Четко структурированные технические данные для полного агрегата как «системы линейного перемещения без направляющих» Паспортная табличка с параметрами для простого ввода в эксплуатацию Технические характеристики Характеристики изделия — Номинальный размер [мм] AOK-020 Вариант линейных осей Без корпуса с шарико-винтовым узлом Максимальное ускорение amax [м/с²] 50,0 Максимально допустимая линейная скорость vmax [м/с] 2,53 Макс. длина Lmax [мм] 3000,0 Динамическая грузоподъёмность направляющей Cgw [Н] 15480
