Линейная направляющая с упором SOO series

из сталипрецизионнаяиз алюминия

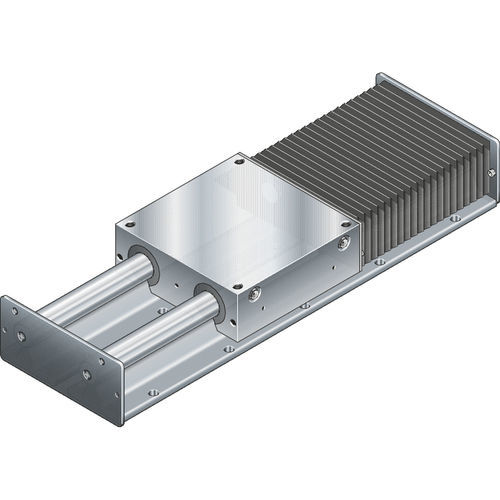

Линейные направляющие открытого типа без приводов SOO, размер 100 Описание изделия Открытая конструкция для монтажа на опорах Возможность изготовления направляющих большой длины благодаря опорной рейке вала С сильфонным кожухом Технические характеристики Характеристики изделия — Номинальный размер [мм] SOO-100 Вариант линейных осей Открытый без привода Максимальное ускорение amax [м/с²] 150,0 Примечание: Макс. ускорение amax В линейных направляющих без привода SGO/SOO, в отличие от SGK/SOK, отсутствует шарико-винтовой узел Максимально допустимая линейная скорость vmax [м/с] 3,0 Примечание: максимально допустимая скорость vmax Возможны скорости до 5 м/с. Срок службы ограничивается повышенным износом пластиковых деталей. Макс. длина Lmax [мм] 4000,0 Динамическая грузоподъёмность направляющей Cgw [Н] 3440 Динамическая грузоподъёмность по крутному моменту Mt [Нм] 39,0 Динамическая грузоподъёмность по продольному моменту ML [Нм] 41,0 Максимально допустимый динамический крутящий момент вокруг оси x Mx max [Нм] 16 Максимально допустимый динамический крутящий момент вокруг оси y My max [Нм] 17 Максимально допустимый динамический крутящий момент вокруг оси z Mz max [Нм] 17 Максимальная динамическая нагрузка в направлении оси y Fy max [Н] 1260 Допустимая температура окружающей среды при использовании сервомотора Rexroth (мин. ... макс.) 0 °C ... 40 °C Примечание: Допустимая температура окружающей среды при использовании сервомотора Rexroth (мин. ... макс.) Не допускается понижение температуры ниже точки росы Масса [кг] 0 Максимальная динамическая нагрузка в направлении z Fz max [Н] 1260
