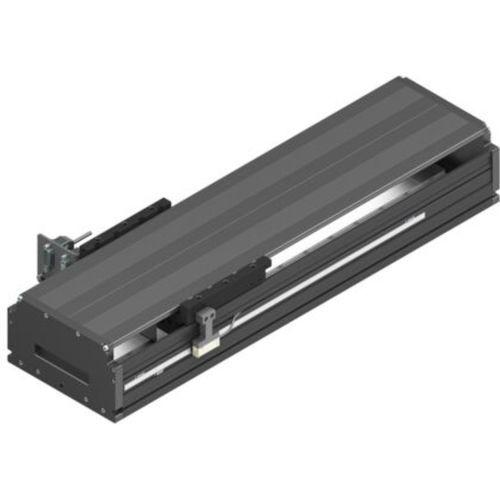

Трехфазовый линейный двигатель LMM-140-NN-1

металлический стержень

Модуль линейного двигателя LMM. Номинальный размер LMM-140. Максимальный ход smax 1 444 мм. Линейный двигатель с железным сердечником Описание изделия Модуль линейного двигателя LMM-140-NN-1 Размер = 140 Длина (L) = 1616 мм Максимальный ход = 1444 мм Версия = MA01 — с линейным двигателем Направляющая = 001 — рама с системой шариковых направляющих Привод = 032 — линейный двигатель с железным сердечником, тип IC-150B-050-W2 Каретка = 032 — длина каретки 132 мм Крышка = 001 — с крышкой Система измерения длины = 005 — оптическая, абсолютная, разрешение 0,05 мкм, интерфейс BiSS-C Смазка = LSS — стандартная смазка Документация = 001 — стандартные итоговые испытания Технические характеристики Характеристики изделия — Номинальный размер [мм] LMM-140 Тип двигателя Линейный двигатель с железным сердечником Двигатель IC-150B-050-W2 Максимально допустимая внешняя подвижная нагрузка mex max [кг] 10,0 Длина L [мм] 1616,0 Ширина [мм] 140,0 Высота [мм] 74,0 Максимальный ход smax [мм] 1444,0 Максимальное ускорение amax [м/с²] 250,0 Максимально допустимая линейная скорость vmax [м/с] 5,0 Номинальное усилие в режиме непрерывной работы FdN при 100 °C [Н] 69,0 Максимальное усилие [Н] 242,0 Примечание: максимальное усилие Максимальное усилие и ток: рабочий цикл 4 % и продолжительность 1 секунда Динамическая грузоподъёмность направляющей Cgw [Н] 32035 Динамическая грузоподъёмность по крутящему моменту Mt [Нм] 1394,0 Максимальный ток [А] 12,7 Динамическая грузоподъёмность по продольному моменту ML [Нм] 1217,0 Масса перемещаемого объекта mca [кг] 1,9 Непрерывный ток при 100 °C [А] 3,3 Масса [кг] 21,9 Константа противо-ЭДС KEMK [Вс/м] 17,4 Сила трения основания FRs [Н] 60 Длина каретки Lca [мм] 132 Длина шкалы [мм] 84 Сила притяжения двигателя Fatt [Н] 420 Напряжение промежуточного контура Vdc [В] 600
